3层砌体结构别墅结构设计施工CAD图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是黑龙江某别墅项目,分A、B座,地上三层,三层为阁楼,砌体结构,抗震设防烈度为6度,建筑高度7.8米,层高为3.600米,柱下独立基础和筏板基础,地基基础设计等级丙级。
该资料包含: 结构设计说明 ,基础图,基础详图,墙、梁及构造柱结构布置图,阁楼层墙、梁及构造柱结构布置图,楼梯图,节点详图等共计18张图。
分享投稿时间:近几年9月。

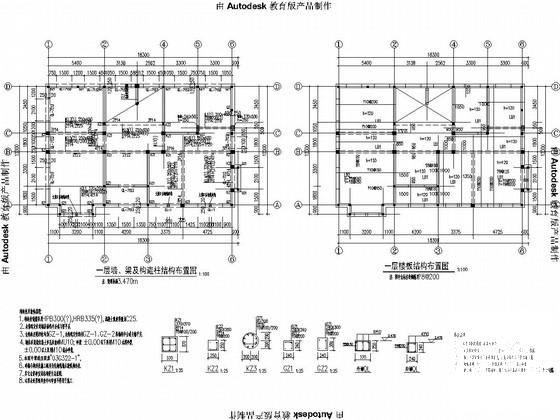

一层墙、梁及构造柱结构布置图

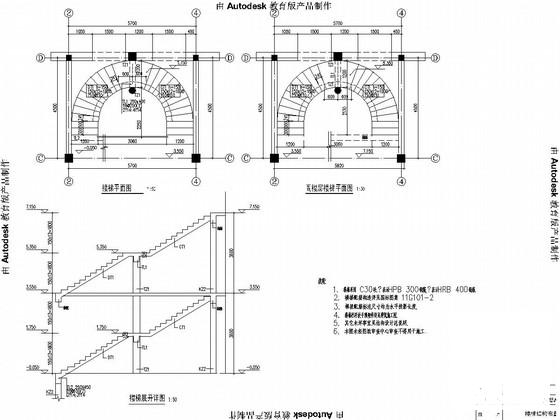

楼梯图

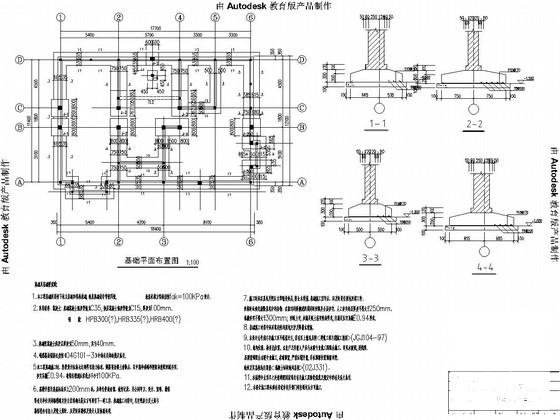

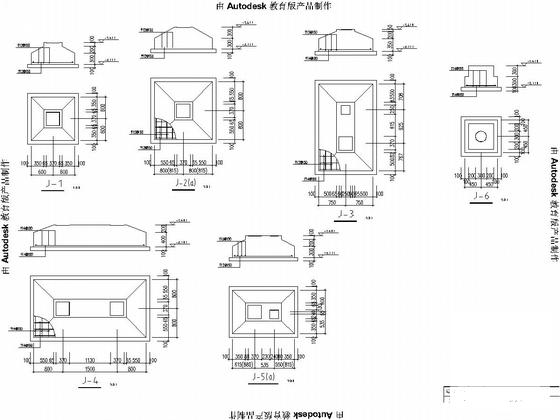

基础详图

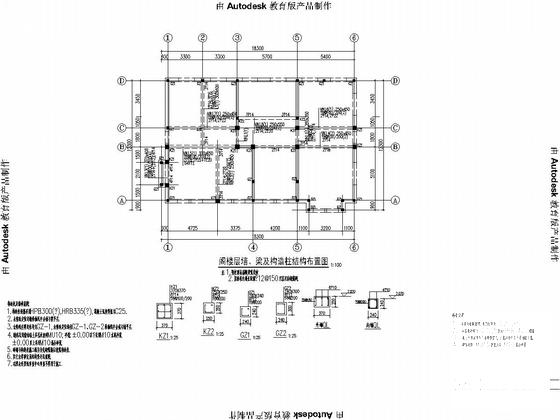

阁楼结构图

节点详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 别墅结构设计图纸 - 1
    别墅结构设计图纸 - 1
  • 别墅结构设计图纸 - 2
    别墅结构设计图纸 - 2
  • 别墅结构设计图纸 - 3
    别墅结构设计图纸 - 3
  • 别墅结构设计图纸 - 4
    别墅结构设计图纸 - 4
  • 别墅结构设计图纸 - 5
    别墅结构设计图纸 - 5
  • 别墅结构设计图纸 - 6
    别墅结构设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
