国内大剧院车库及附属工程模板施工方案(全钢模板木模板玻璃钢模板)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木模板,木胶合板模板,钢模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 楼板支撑架:扣件式
  • 模板计算书:支撑架
  • 编制时间:近代年年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:箱形基础梁模板采用全钢G70模板,钢模板与钢模板之间采用“L”插销连接,现场拼装;墙体模板构造,选用15mm厚的覆面多层板作面板,方钢焊接的钢架作竖向背肋;圆柱模板为平板玻璃钢模板;

附件详情

  • 1.编制依据1
  • 2.项目概要1
  • 3.施工部署2
  • 4.模板及支撑总体设计原则3
  • 5. 模板方案3
  • 5.1箱型基础..3
  • 5.2墙体模板..5
  • 5.3墙连柱模板..9
  • 5.4穿墙螺栓..10
  • 5.5洞口模板 .11
  • 5.6圆柱模板 .12
  • 5.7椭圆柱模板 .16
  • 5.8楼梯模板 .18
  • 5.9梁、板模板 .19
  • 5.10顶板模板快拆.20
  • 5.11柱帽模板 .21
  • 5.12模板配置量 .21
  • 6.模板施工.22
  • 7.模板拆除.23
  • 8.模板质量控制.25
  • 9.模板计算 .29
  • 10.模板安全文明施工.37
  • 11.附图

附件详情

南北长190m,东西宽114m。东北部为一圆形盘旋车道。基础形式为箱型基础,±0.00m标高处占地面积约17000m2,总建筑面积约45000m2。其中10轴以南为先施工区域。占地面积约11000m2,总建筑面积约33000m2。201区全部为地下结构,地下共有两层,局部三层。基础埋深为-16.38m,水池板面标高-0.17m。201区与消防通道和202区有门、管道、及架桥相连。是长安街进入202区歌剧院、音乐厅、戏剧院的主要北入口通道。
工程建筑设计结构形式为框架—剪力墙结构体系,建筑设计结构形式复杂,结构构件尺寸大,层高不统一。墙体厚度大,弧形墙体多。顶板、梁跨度大,柱子形式多样,有圆柱、椭圆柱和方柱,柱子数量多

05年编制,共1.7万余字




以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

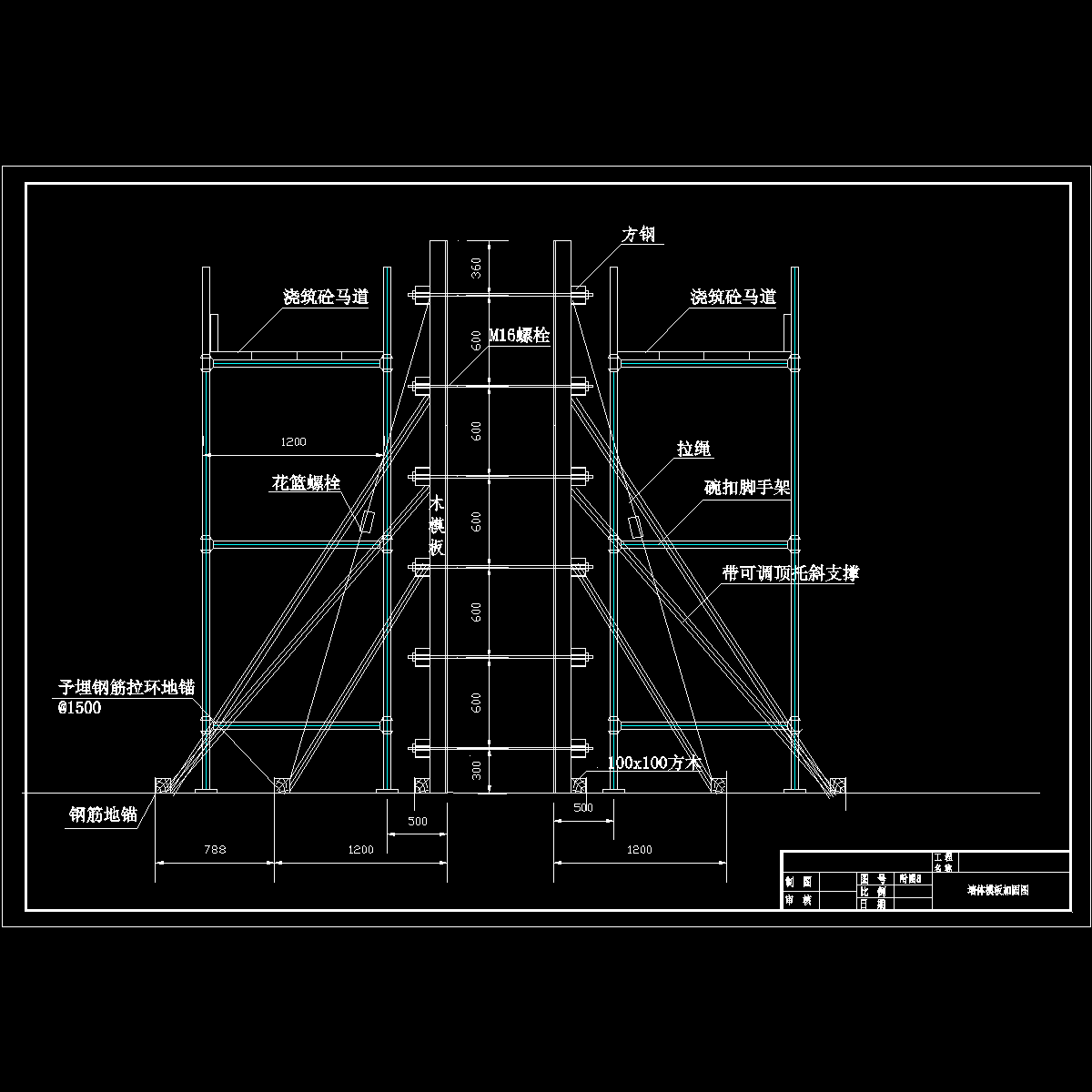

  • 附图7.dwg
    附图7.dwg

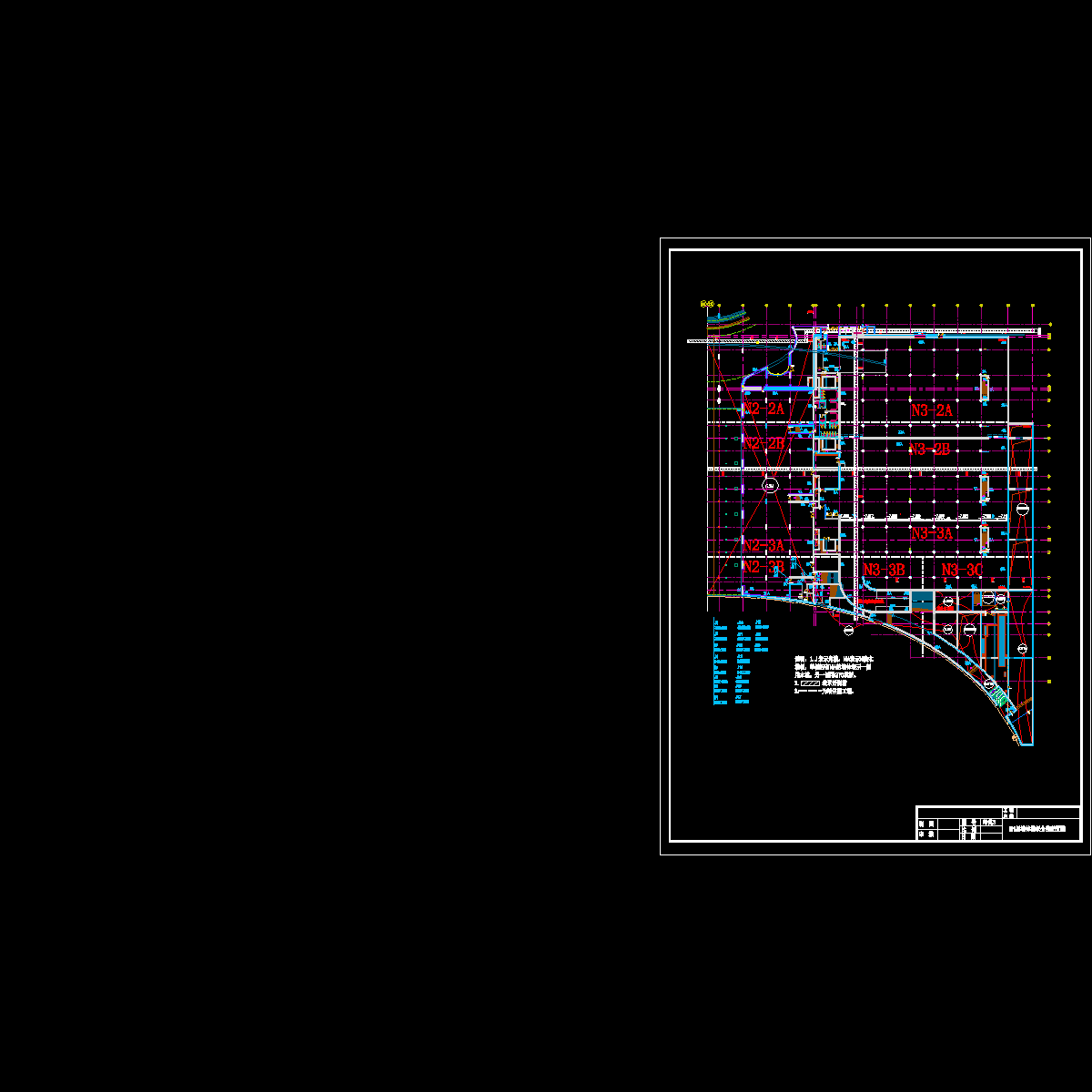

  • 附图8.dwg
    附图8.dwg

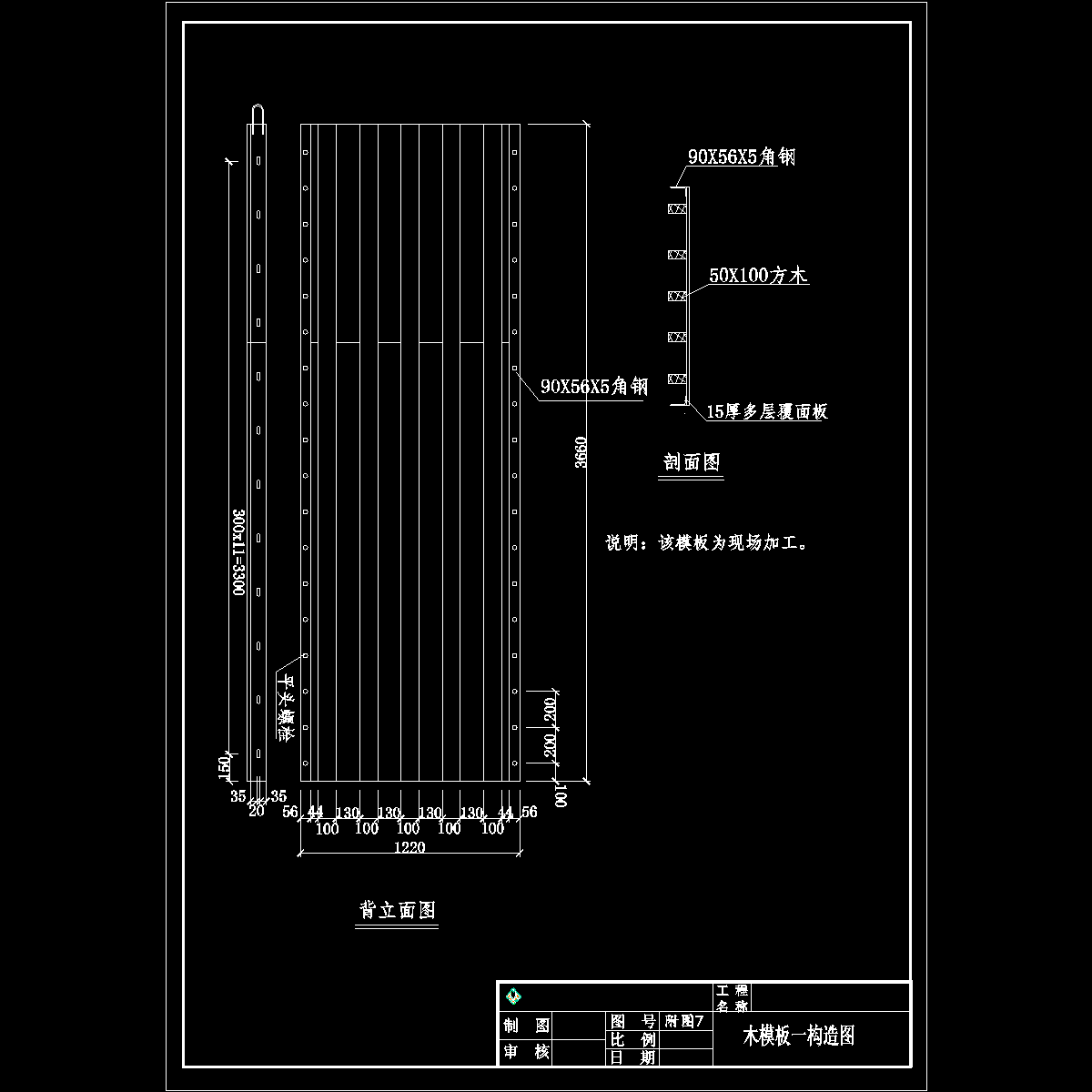

  • 附图3.dwg
    附图3.dwg
以上是部分截图,请下载附件后查看完整高清内容
