学校学生食堂钢网架工程CAD大样图

附件详情

陕西省某学校学生食堂钢网架工程图纸
该资料为：陕西省某学校学生食堂钢网架工程图纸
建筑设计结构形式：正放四角锥螺栓球节点网架
基本雪压：0.40KN/平方米
基本风压：0.40KN/平方米
该资料包含：

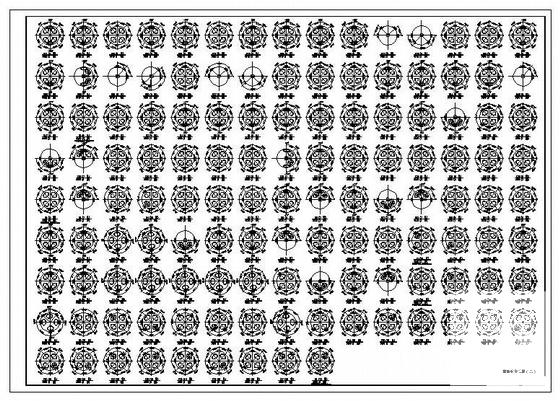

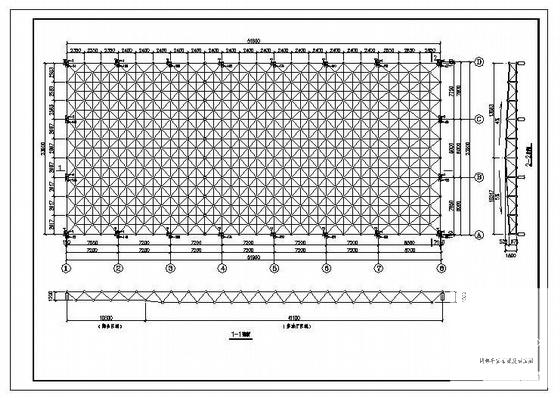

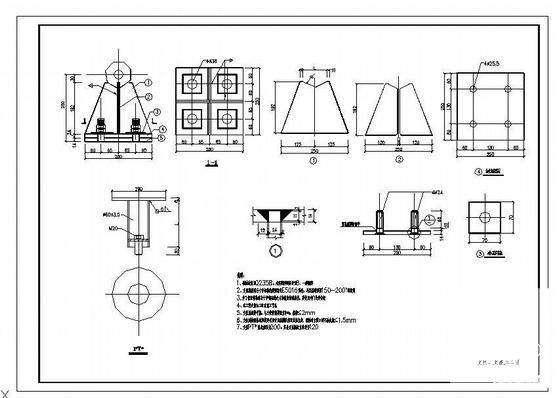

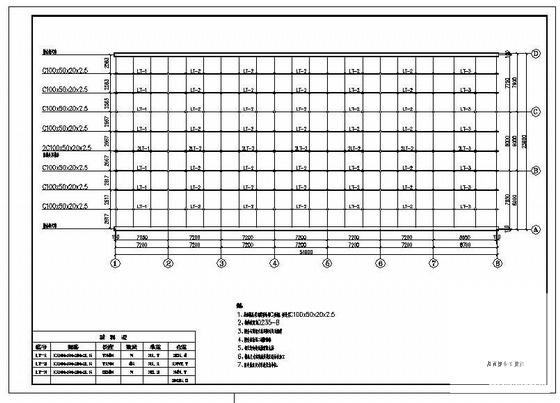

网架结构设计总说明、网架平面布置及剖面图、网架安装图、网架材料表、螺栓球加工图、支托、支座加工图、屋面龙骨布置及大样图、屋顶 平面布置图 、屋面大样图共11张图纸。
