圆形钢网架屋盖结构施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架,网壳
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.70kN/平方米
  • 参考图纸:10张

附件详情

网架设计说明、支座反力平面图、预埋件平面图、网架平面图及剖面图、网架上弦平面图、网架下弦平面图、网架节点大样图、网架腹杆平面图、檩条平面图、玻璃平面图共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

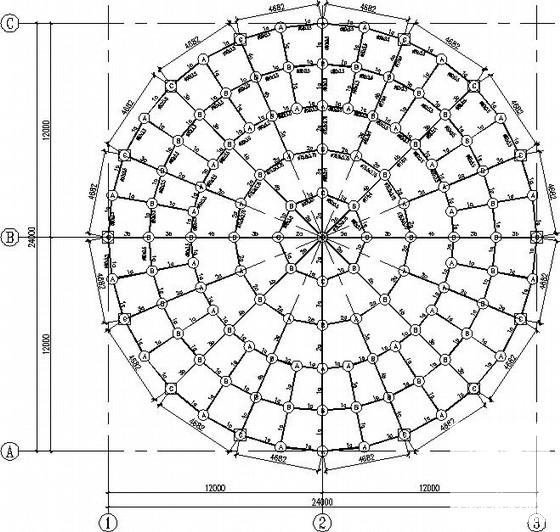

  • 钢网架结构施工 - 1
    钢网架结构施工 - 1

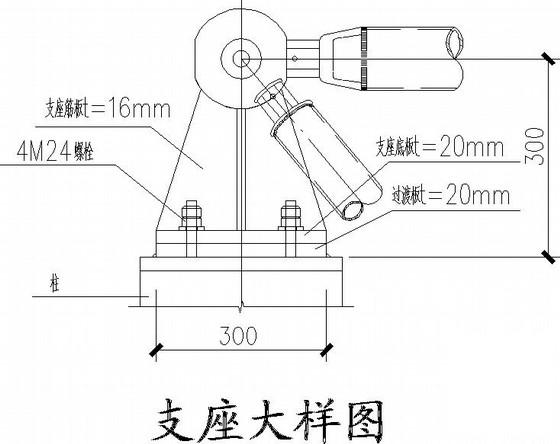

  • 钢网架结构施工 - 2
    钢网架结构施工 - 2

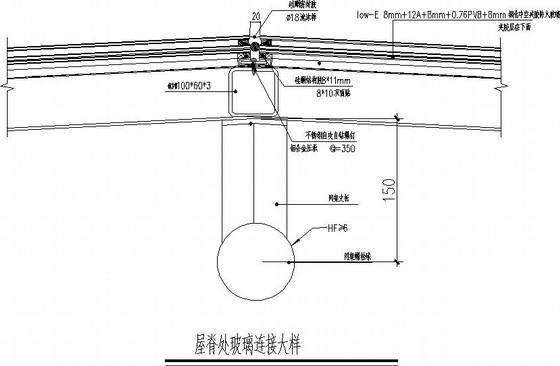

  • 钢网架结构施工 - 3
    钢网架结构施工 - 3

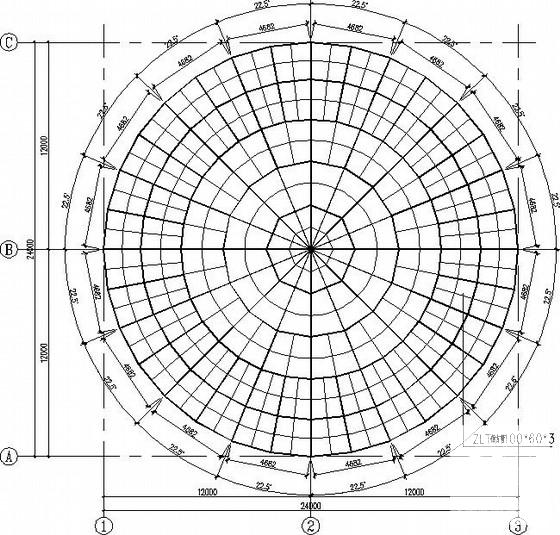

  • 钢网架结构施工 - 4
    钢网架结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
