单层钢管钢桁架厂房结构施工CAD图纸(6度抗震)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:7张

附件详情

该资料包含:
钢管 结构设计说明 、基础平面布置图、基础详图、屋面檩条布置图、构件详图、墙架布置图、地脚螺栓 平面布置图 、屋面钢结构上弦支撑布置平面图、屋面钢结构下弦及柱间支撑布置平面图、钢屋架节点共7张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

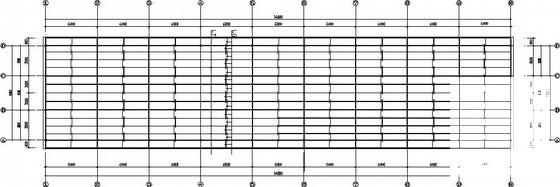

  • 钢管桁架结构 - 1
    钢管桁架结构 - 1

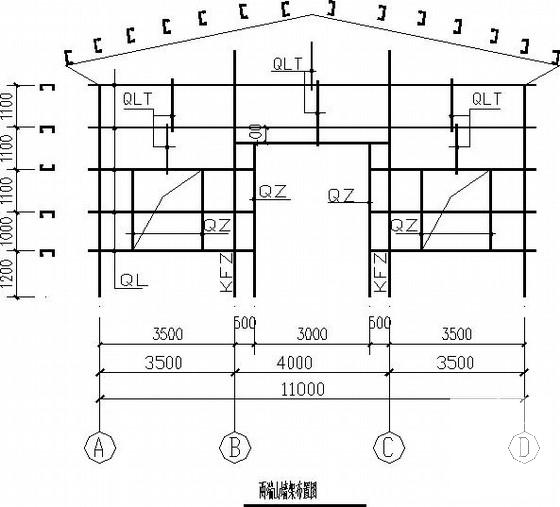

  • 钢管桁架结构 - 2
    钢管桁架结构 - 2

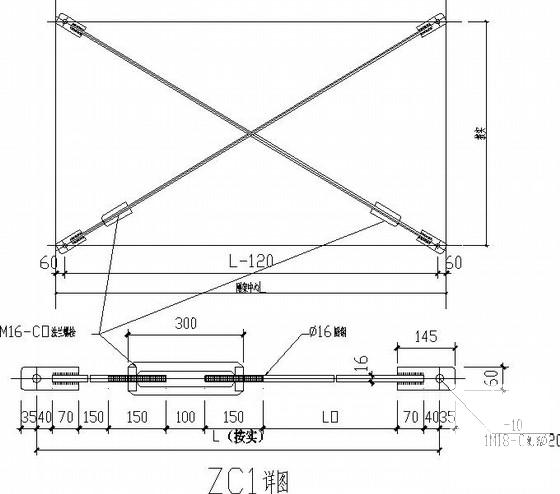

  • 钢管桁架结构 - 3
    钢管桁架结构 - 3
  • 钢管桁架结构 - 4
    钢管桁架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
