建筑类别：体育
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：桁架
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.45kN/平方米
-
雪压：0.40kN/平方米
-
地下室功能：车库
-
参考图纸：12张
附件详情
该项目为江苏某体育馆，该项目为桁架结构，结构外轮廓为矩形，主受力结构为圆钢管平面桁架结构，其他均为辅助受力体系，6度设防。
该资料包含：
结构设计说明

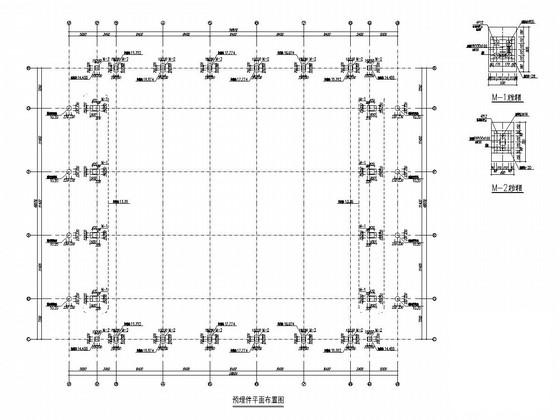

、预埋件平面布置图、钢屋顶桁架平面布置图、钢屋顶桁架轴测图、钢屋顶檩条
平面布置图
、主桁架详图、柱脚节点等共12张图纸。

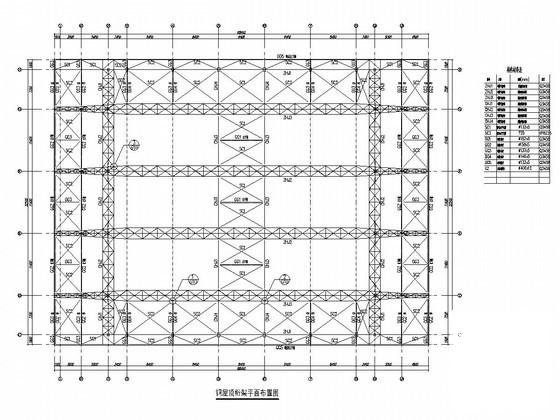

钢屋顶桁架平面布置图

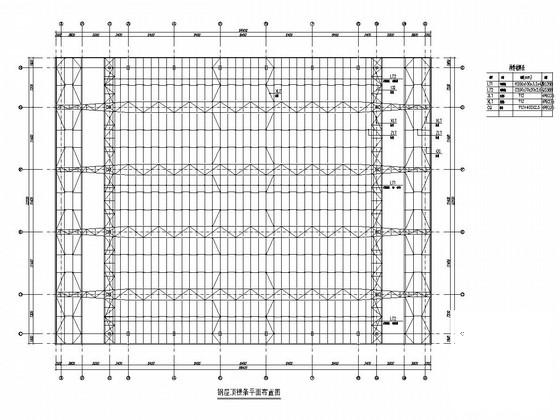

钢屋顶檩条平面布置图

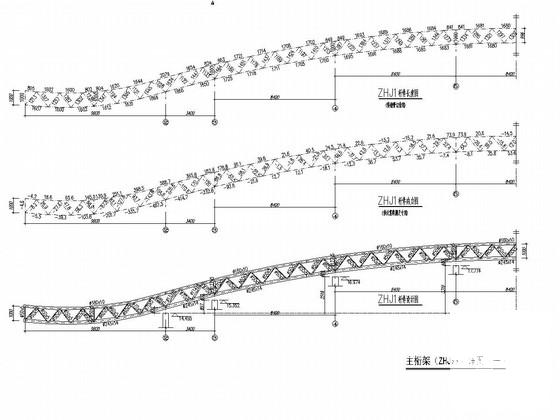

主桁架（ZHJxx）详图
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
