5层重点大学学生活动中心门窗装饰施工CAD大样图

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:26张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙

附件详情

该附件是重庆某重点大学学生活动中心门窗装饰工程,地上5层,框架结构,建筑高度19.8米,建筑面积约:6431.33平方米,抗震设防烈度为6度。
设计内容:1、50系列断热铝合金平开窗+(固定)组合窗系统,2、铝合金格栅装饰系统,3、轻钢结构玻璃雨棚系统。
该资料包含:幕墙总设计说明(一~四),幕墙总立面装饰图,幕墙总立面装饰局部大样图, 幕墙节点 安装大样图等共计26张图。
分享投稿时间:近几年4月。

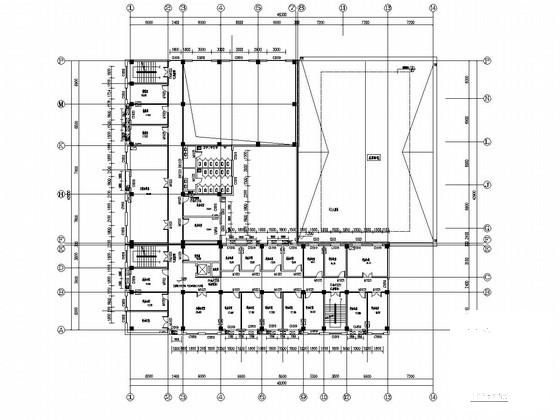

三层平面装饰图

门窗安装大样图

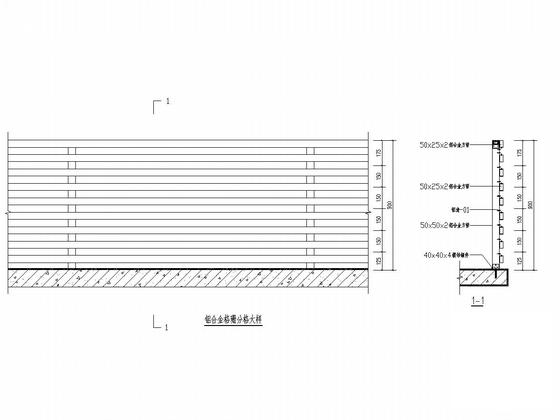

铝合金分格大样

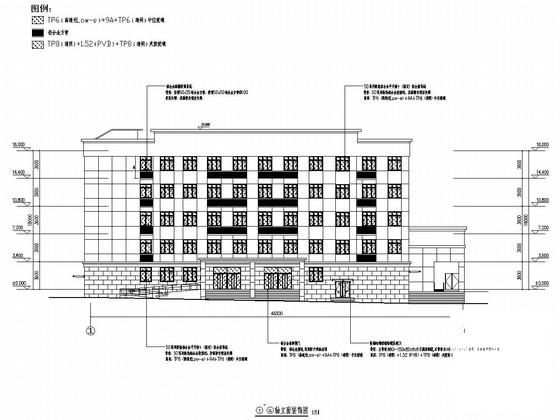

立面装饰图

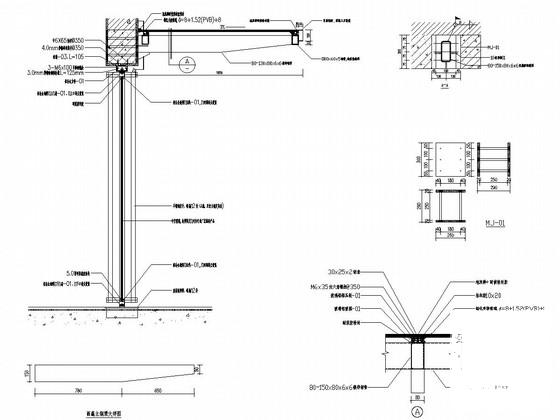

安装大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 装饰施工大样图 - 1
    装饰施工大样图 - 1
  • 装饰施工大样图 - 2
    装饰施工大样图 - 2
  • 装饰施工大样图 - 3
    装饰施工大样图 - 3
  • 装饰施工大样图 - 4
    装饰施工大样图 - 4
  • 装饰施工大样图 - 5
    装饰施工大样图 - 5
  • 装饰施工大样图 - 6
    装饰施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
