活动中心给排水CAD大样图

附件详情

福建某活动中心给排水图纸
该项目为活动中心，地上六层，包括给水、排水、饮用水、雨水、冷凝排水及 消防系统 设计。
给水由某路市政给水管引进De160给水管。进水管分三路，一路供给办公，工、青、妇三部分各设置LXS-32水表（包括供给主楼及裙房）；一路供给店铺，每间店铺设置LXS-15水表；一路供给消防，设置LXS-100消防专用水表，消防进水设置防污隔断阀组。
生活给水由郑和路市政生活给水管引进，进水管径为De160。进水管分三路，一路供给办公，工、青、妇三部分各设置LXS-32水表（包含裙房）；一路供给店铺，每间店铺设置LXS-15水表；一路供给消防，设置LXS-100消防水表，消防进水管设置防污隔断阀组，进水管室外成环布置，上设两套室外消火栓。本楼最高日用水量23m3，最大时用水量5.6m3。

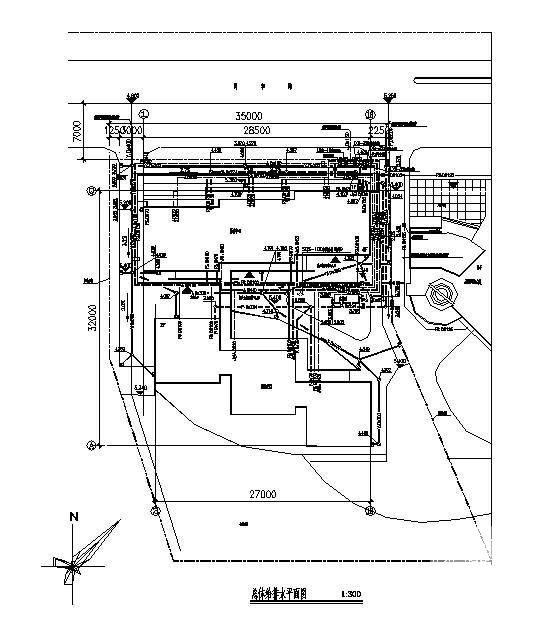

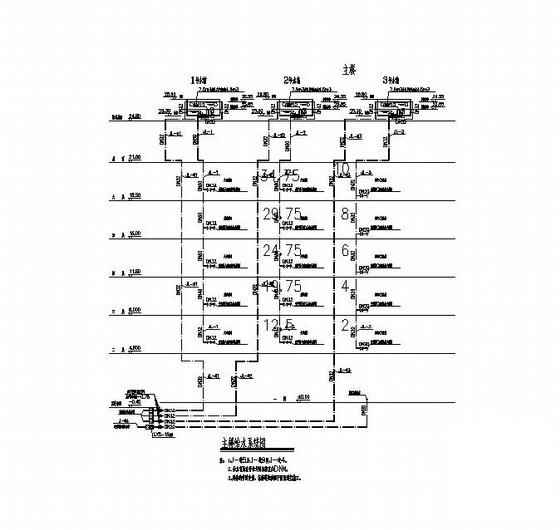

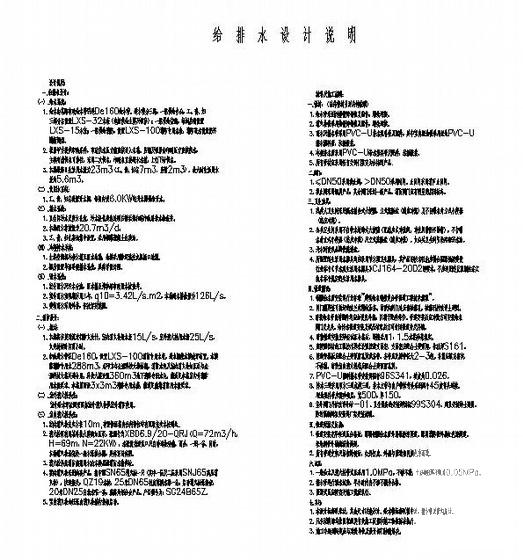

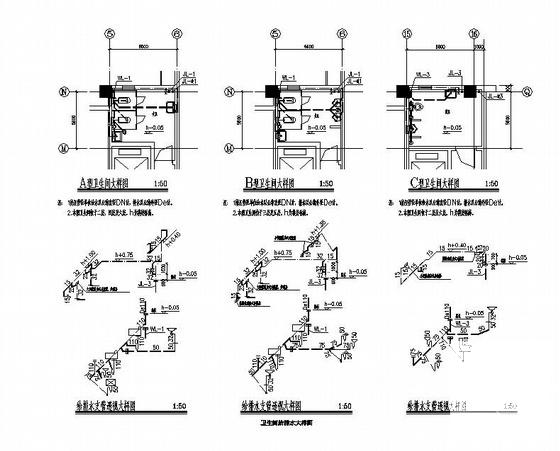

这份参考资料主要包括设计说明、给排水平面图、给排水系统图、卫生间给排水大样图、给排水总平面图、消火栓系统图、裙房给排水及冷凝排水系统图 等，共21张图纸。
