5层医药公司物流配送中心铝塑板及玻璃幕墙设计CAD施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 幕墙支承结构:点支承幕墙
  • 金属幕墙:单层铝板

附件详情

山东某医药公司物流配送中心铝塑板及玻璃幕墙设计图(含计算书)
该资料为:山东某医药公司物流配送中心铝塑板及玻璃幕墙设计图(含计算书)
该资料包含:
立面分格大样图、全隐框玻璃幕墙典型 节点图 、铝塑板幕墙横剖 节点图 、铝塑板幕墙纵剖 节点图 、铝塑板幕墙阳角横剖节点图、铝塑板幕墙立柱与横梁装配节点图、铝塑板造型檐纵剖节点图、铝塑板造型檐纵剖节点图、玻璃幕墙后置埋件埋设位置及埋件大样图共18张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

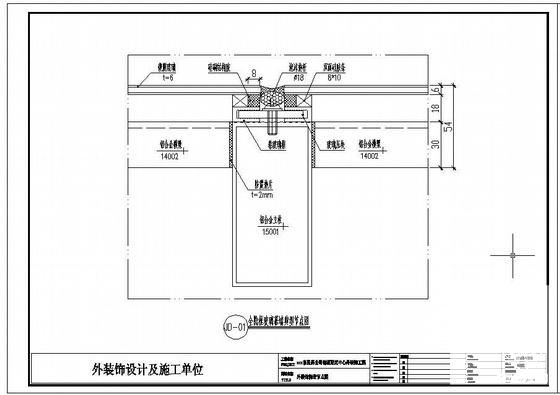

  • 玻璃幕墙设计施工 - 1
    玻璃幕墙设计施工 - 1

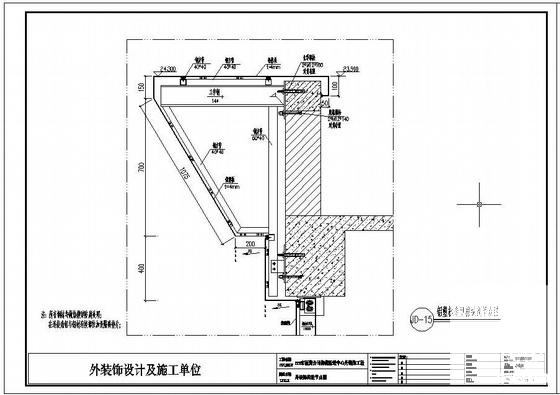

  • 玻璃幕墙设计施工 - 2
    玻璃幕墙设计施工 - 2

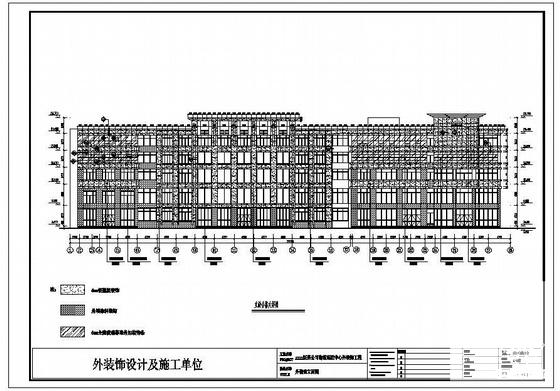

  • 玻璃幕墙设计施工 - 3
    玻璃幕墙设计施工 - 3

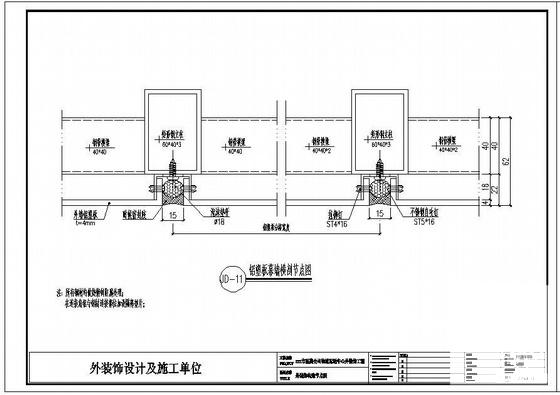

  • 玻璃幕墙设计施工 - 4
    玻璃幕墙设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
