教学楼玻璃幕墙工程施工CAD大样图(总共17张大样图)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:17张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙

附件详情

某教学楼玻璃幕墙工程施工图
该资料为:某教学楼玻璃幕墙工程施工图
该资料包含:
设计说明、立面分格、立柱及后置钢板布置图、立柱固定部面图、立面分格图、幕墙外跨立柱固定 节点图 、插管结构图、立柱构造 节点图 、横梁构造 节点图 、中空玻璃板块框图、中空玻璃开启扇节点图、中空玻璃幕开启扇上悬开启示意图、幕墙封边节点图、幕墙封底节点图、幕墙防火及隐蔽节点图、幕墙防雷大样图共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

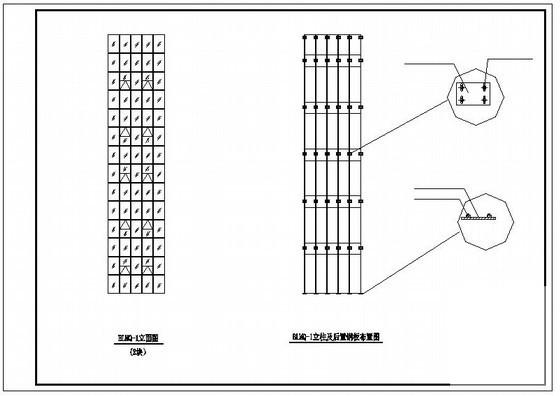

  • 玻璃幕墙大样图 - 1
    玻璃幕墙大样图 - 1

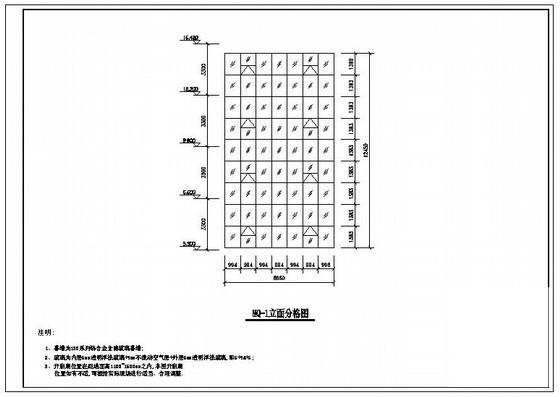

  • 玻璃幕墙大样图 - 2
    玻璃幕墙大样图 - 2

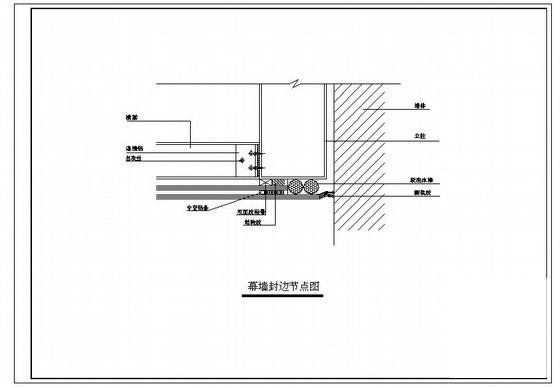

  • 玻璃幕墙大样图 - 3
    玻璃幕墙大样图 - 3

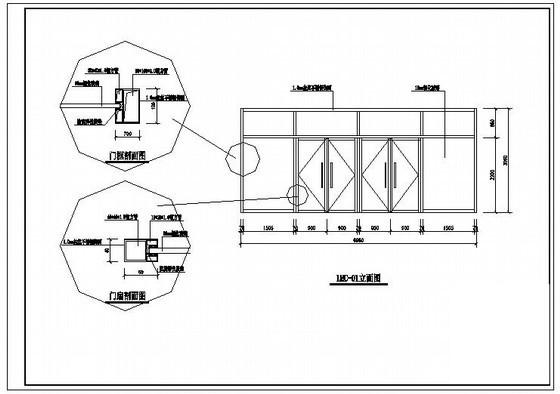

  • 玻璃幕墙大样图 - 4
    玻璃幕墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
