地上7层实验楼玻璃幕墙工程施工CAD大样图,共9张大样图

  • 建筑类别:教育,科研
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 参考图纸:9张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:全隐框,点支承

附件详情

  • 图纸制作规范,安装 节点图 清十分完整,具有很好的参考价值!

附件详情

某实验楼玻璃幕墙工程
该资料包含:玻璃幕墙平面分布图、玻璃幕墙立面分布图、点式玻璃幕墙立面分格图、隐框玻璃幕墙立面分格图、点式幕墙处点式玻璃雨蓬大样图、隐框幕墙处点式玻璃雨蓬大样图、点式玻璃幕墙框架大样图、隐框玻璃幕墙转角及不锈钢装饰大样图、开启扇处不锈钢装饰安装 节点图 、玻璃幕墙单铝板装饰带安装 节点图 、幕墙预埋组件、各安装节点图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

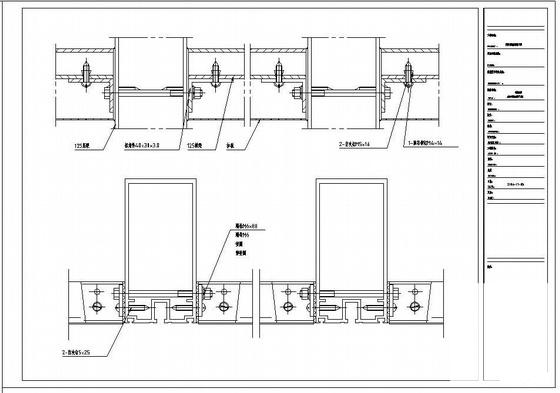

  • 玻璃幕墙大样图 - 1
    玻璃幕墙大样图 - 1

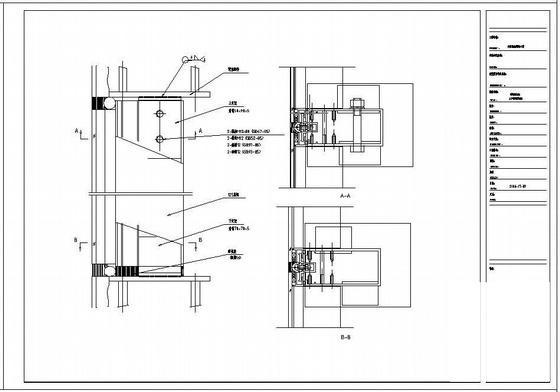

  • 玻璃幕墙大样图 - 2
    玻璃幕墙大样图 - 2

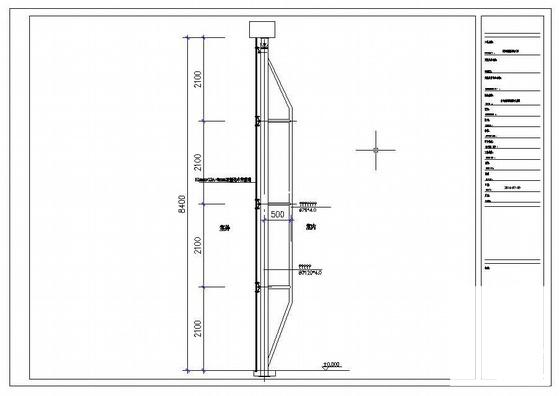

  • 玻璃幕墙大样图 - 3
    玻璃幕墙大样图 - 3

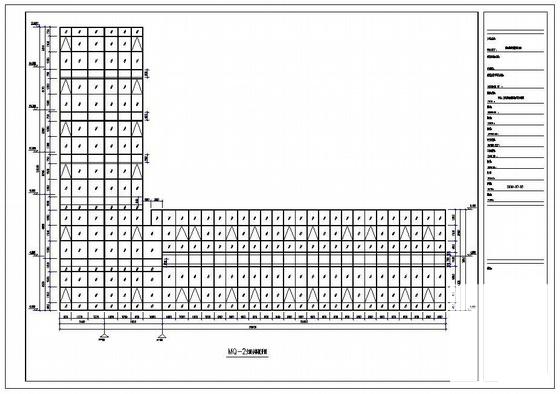

  • 玻璃幕墙大样图 - 4
    玻璃幕墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
