研发基地幕墙、雨篷、门窗工程设计CAD大样图

  • 抗震烈度:6度抗震
  • 高度:30米

附件详情

某研发基地幕墙、雨篷、门窗工程设计图(含计算书)
该资料为:某研发基地幕墙、雨篷、门窗工程设计图(含计算书)
该资料包含:
幕墙设计说明、点驳雨篷大样图、全玻璃幕墙大样图、全玻璃幕墙横剖 节点图 、全玻璃幕墙底部 节点图 、全玻璃幕墙玻璃肋安装 节点图 、全玻璃幕墙边部节点图、无框玻璃门中部节点图、无框玻璃门底部节点图、点驳雨篷节点图、铝塑板横剖节点图、立柱与横梁连接节点图、铝塑板层间横向装饰纵剖节点图、铝塑板幕墙顶部女儿墙纵剖节点图、铝塑板幕墙窗口部位纵剖节点图共36张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

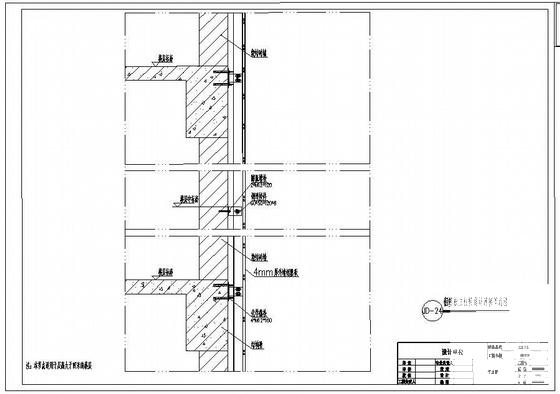

  • 幕墙工程设计 - 1
    幕墙工程设计 - 1

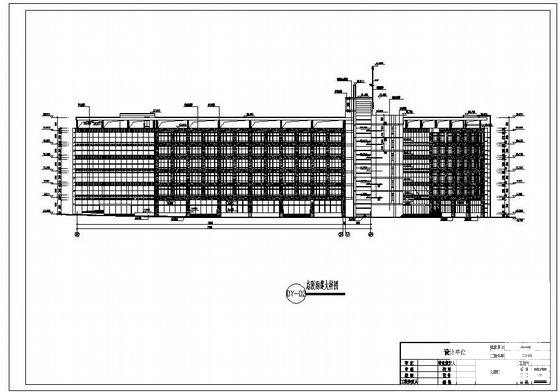

  • 幕墙工程设计 - 2
    幕墙工程设计 - 2

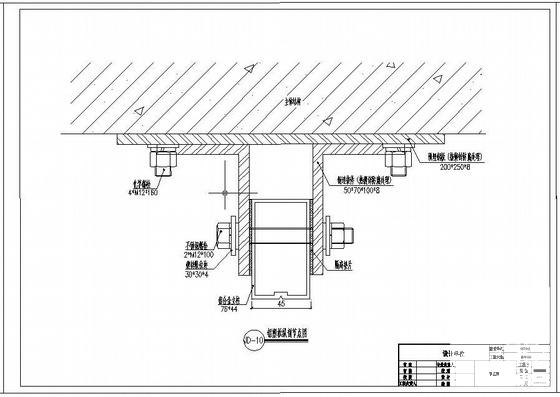

  • 幕墙工程设计 - 3
    幕墙工程设计 - 3

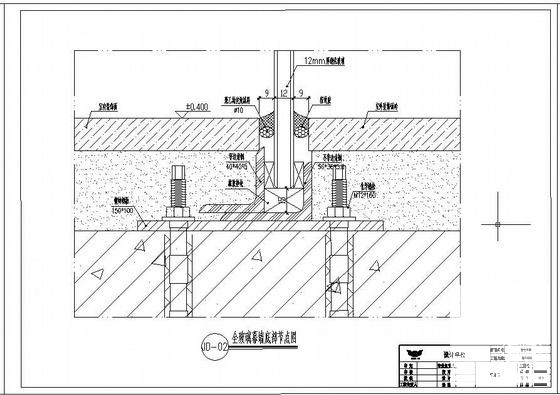

  • 幕墙工程设计 - 4
    幕墙工程设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
