9层办公楼幕墙工程设计CAD施工大样图(计算书)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:48张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:明框,点支承
  • 金属幕墙:铝塑复合板

附件详情

山东某办公楼幕墙工程设计图(含计算书)
该资料为:山东某办公楼幕墙工程设计图(含计算书)
该资料包含:

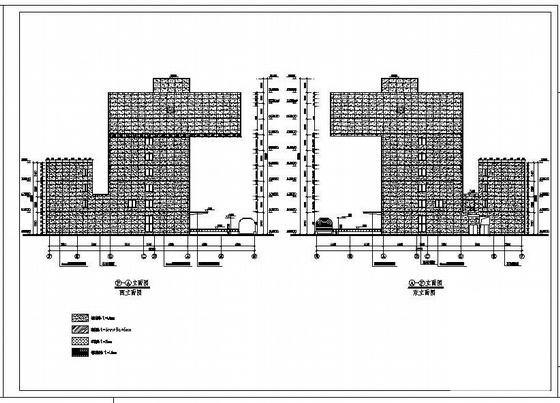

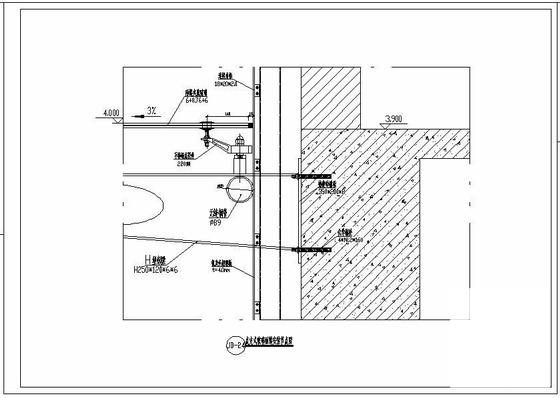

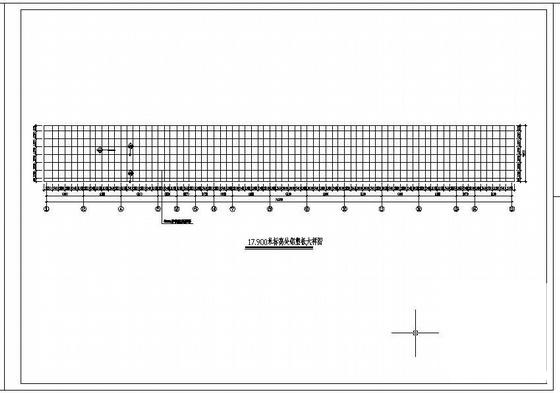

设计说明、计算书、立面图、各层平面图、明框玻璃幕墙安装 节点图 、点支式玻璃幕墙安装 节点图 、铝塑板幕墙安装 节点图 、点支式玻璃雨篷安装节点图、玻璃橱窗安装节点图、镀锌锚板加工图、明框玻璃幕墙大样图、铝塑板大样图、点支式玻璃雨篷大样图、玻璃雨篷钢龙骨布局图、点驳件焊接定位图、玻璃雨篷钢龙骨布局图、点支式玻璃雨篷大样图共48张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼设计工程 - 1
    办公楼设计工程 - 1
  • 办公楼设计工程 - 2
    办公楼设计工程 - 2
  • 办公楼设计工程 - 3
    办公楼设计工程 - 3
  • 办公楼设计工程 - 4
    办公楼设计工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
