49层大厦幕墙单元系统CAD施工图纸,共30张图

  • 建筑类别:办公
  • 建筑地上层数:49层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 金属幕墙:单层铝板

附件详情

上海某大厦幕墙单元系统图纸
该资料为:上海某大厦幕墙单元系统图纸
该资料包含:
玻璃幕墙铝横梁详图、玻璃幕墙在环形装饰物处固定件垂直剖面详图、标准牛腿水平剖面详图、转角处水平剖面详图、倾斜百叶单元板交接垂直剖面、花岗岩幕墙处水平剖面详图共30多张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

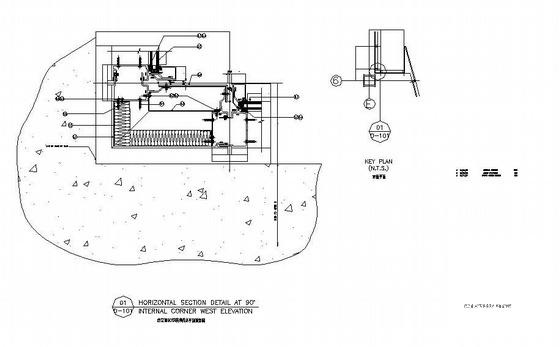

  • 单元幕墙施工 - 1
    单元幕墙施工 - 1

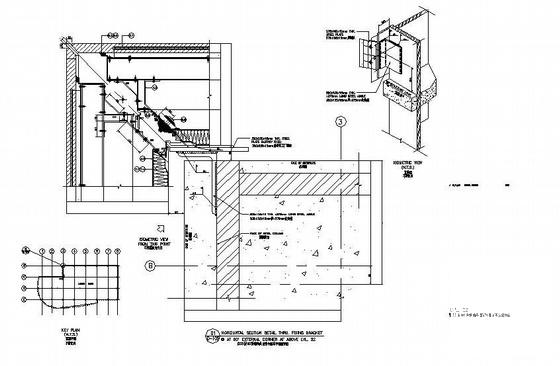

  • 单元幕墙施工 - 2
    单元幕墙施工 - 2

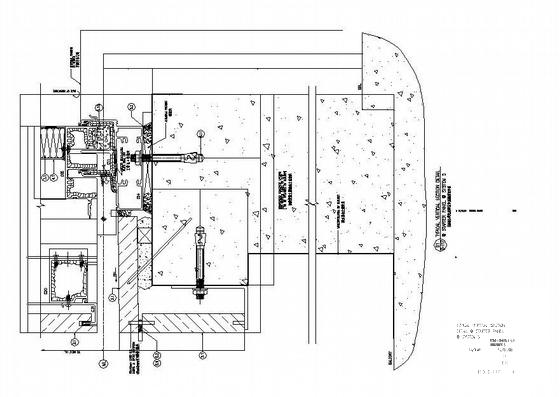

  • 单元幕墙施工 - 3
    单元幕墙施工 - 3

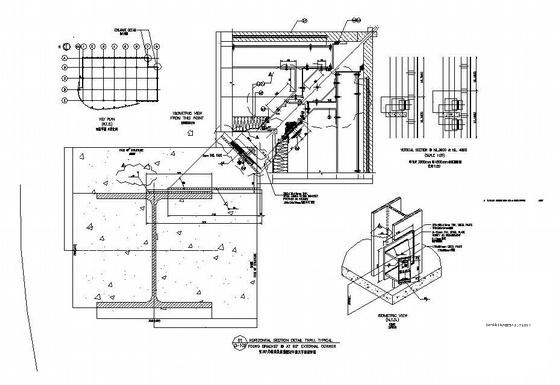

  • 单元幕墙施工 - 4
    单元幕墙施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
