5层单元住宅楼给排水采暖施工图纸cad系统图

  • 设计详细说明:无
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:2张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 大样节点:设备房布置

附件详情

两单元砖混结构住宅楼水暖图纸 一、设计说明: 1、《建筑给排水设计规范》GB50015-2003 2、《住宅设计规范》GB50096-1999 3、《住宅建筑规范》GB50368-2005
4、《居住建筑节能设计标准》DBJ14-037-2006
二、设计概述:
1、系统图标高以米为单位,其它均已毫米为单位;
2、该项目给管线采用PP-R管,热熔连接;排水管线采用PVC塑料管,承插粘结;
3、给水管线安装完毕后要进行试压,试验压力为6KG/cm?;排水管线安装完毕后需做闭水试验,不渗、不漏为合格;
4、地漏的顶面标高应低于地面5~10mm,并向此找坡;水封深度不得低于50mm;
5、立管检查口距地1.0m;
6、管道穿墙、梁、板或基础处均应预留比管道大1~2号的钢套管;
7、室内排水管标准坡度如下:De50 i=0.035;De75 i=0.025;De110 i=0.020;De160 i=0.010
8、给水在进户时设手孔井,给水每户设铜截止阀一个,水表一个;太阳能给水及溢水管道到屋面出管道井,溢水管进户到地漏处。
排水管道在进户处设检查井,位置及尺寸现场定。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

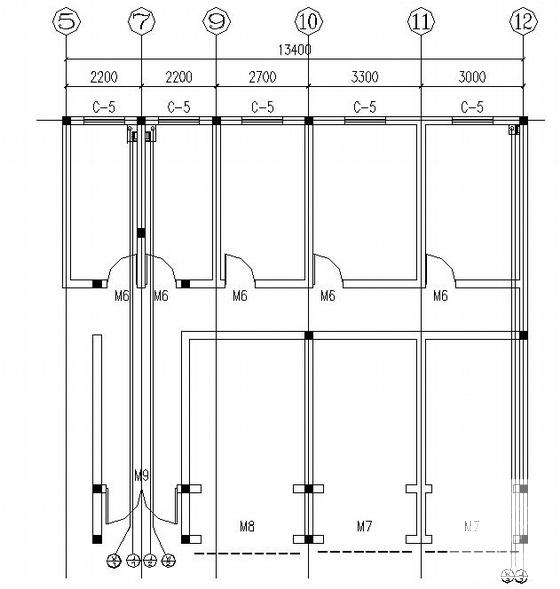

  • 5层单元住宅楼给排水采暖施工图纸cad系统图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
