两层钢结构厂房设计CAD图纸

附件详情

东莞某钢结构厂房设计图纸
该资料为：东莞某钢结构厂房设计图纸
基本风压：0.85KN/平方米
钢梁及柱结构采用焊接实腹H形截面形式。构件之间为螺栓或高强度螺栓连接，钢柱与基础连接为刚接形式。
该资料包含：

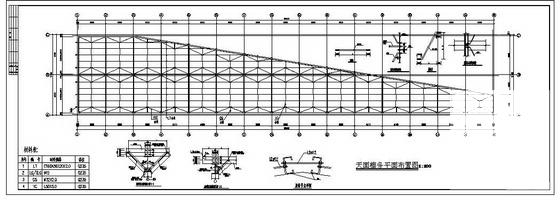

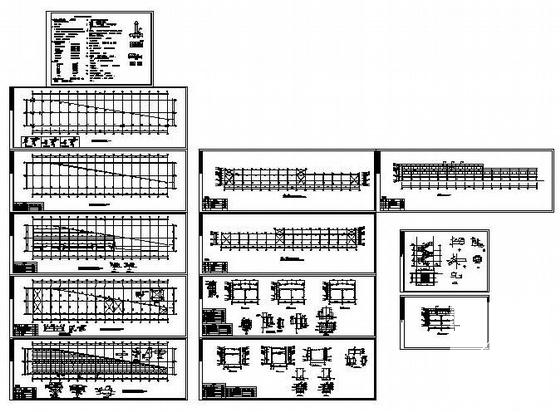

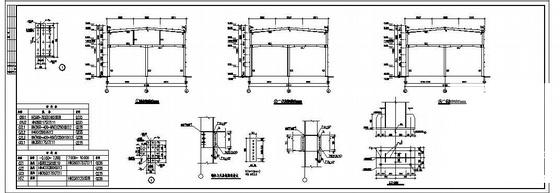

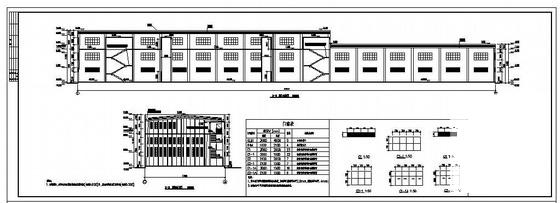

首层平面图、二层平面图、屋顶平面图、立面图、剖面图、钢结构工程设计说明、锚栓定位布置图、钢柱平面布置图、二层钢梁平面布置图、天面钢梁平面布置图、天面檩条 平面布置图 、轴线结构图、轴线墙檩布置图、刚架图、详图共19张图纸。
