3层钢结构厂房设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构最大跨度:13m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某三层钢结构厂房设计图
该资料为:某三层钢结构厂房设计图
该资料包含:
建筑统一说明、建筑平面图、建筑立面图、建筑剖面图、 节点详图 、钢 结构设计说明 、屋面结构布置图、檩条布置图、刚架图、 楼梯详图 共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

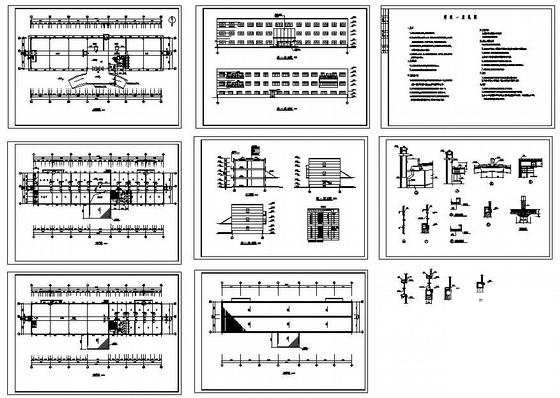

  • 钢结构厂房施工图 - 1
    钢结构厂房施工图 - 1

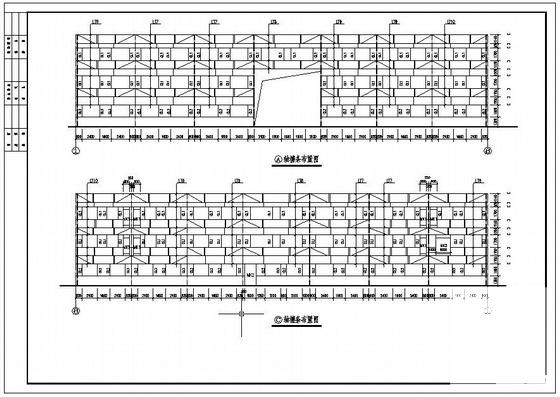

  • 钢结构厂房施工图 - 2
    钢结构厂房施工图 - 2

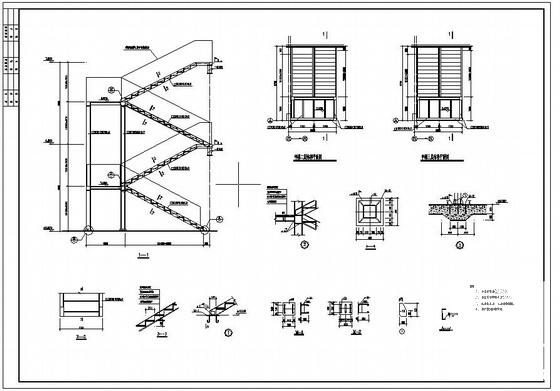

  • 钢结构厂房施工图 - 3
    钢结构厂房施工图 - 3

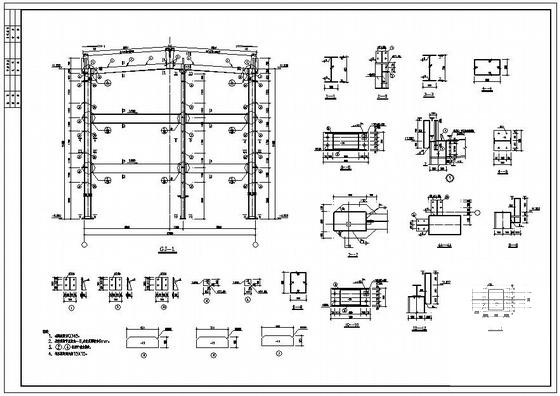

  • 钢结构厂房施工图 - 4
    钢结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
