5层底框抗震墙结构住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是五层底框-抗震墙结构住宅楼项目,地面一层底框结构、共五层,基础采用基础采用混凝土浅基础设计,场地标准冻深2.3米,抗震设防烈度是6度。
包括:结构设计总说明, 楼梯详图 ,基础及底板配筋平面图 ,地下室墙柱 平面布置图 ,地下室顶梁配筋图,地下室顶板配筋图,各层顶梁配筋图,各层顶板配筋图,楼梯间设备管井墙体加强图,平台板(PTB)配筋,等共计13张图。
5月。

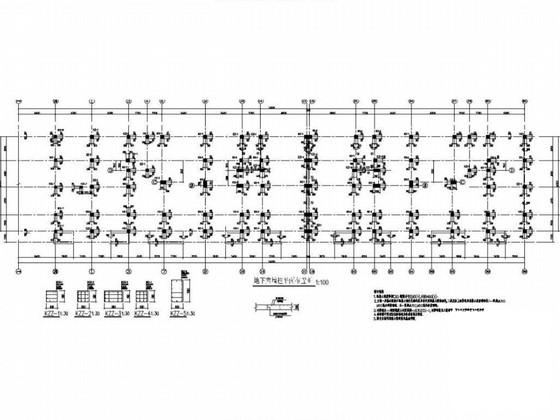

地下室墙柱平面布置图

地下室顶梁配筋图

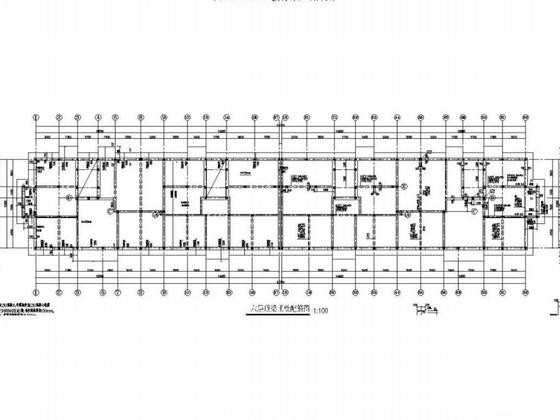

六层顶梁顶板配筋图

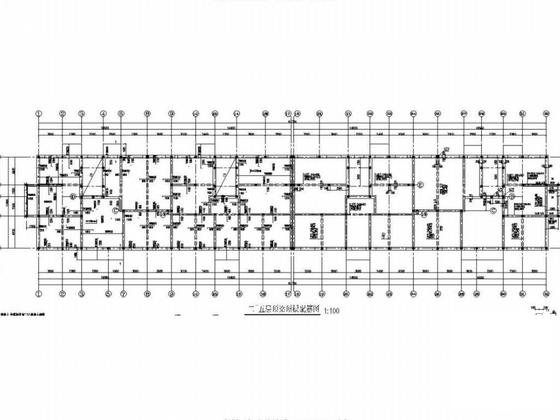

二~五层顶梁顶板配筋图

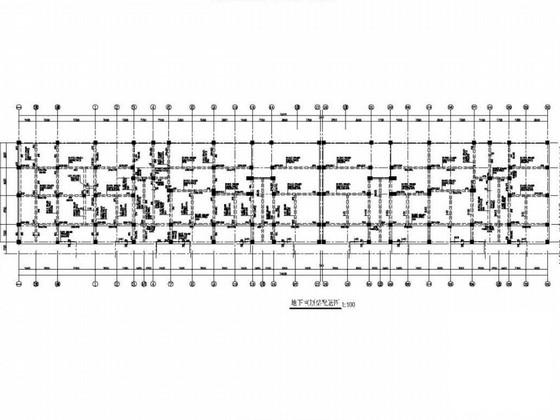

地下室顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 底框结构住宅楼设计 - 1
    底框结构住宅楼设计 - 1
  • 底框结构住宅楼设计 - 2
    底框结构住宅楼设计 - 2
  • 底框结构住宅楼设计 - 3
    底框结构住宅楼设计 - 3
  • 底框结构住宅楼设计 - 4
    底框结构住宅楼设计 - 4
  • 底框结构住宅楼设计 - 5
    底框结构住宅楼设计 - 5
  • 底框结构住宅楼设计 - 6
    底框结构住宅楼设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
