电子厂房净化空调设计CAD图纸
- 设计详细说明：有
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 参考图纸：17张
- 设计年代：近代
- 设计内容：空调,通风,洁净,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 洁净等级：千级,万级
附件详情
稿件为某电子厂房净化空调系统设计图纸；净化级别为千级和万级，该资料范围为该厂房的净化空调系统以及相应配套的制冷机组及其冷冻冷却水管网系统设计。
图纸共17张。

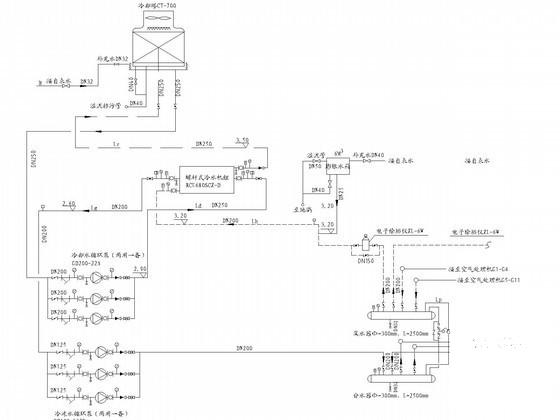

水系统流程示意图

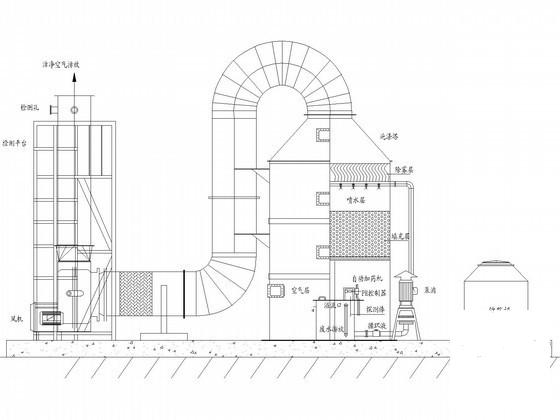

废气处理塔流程图

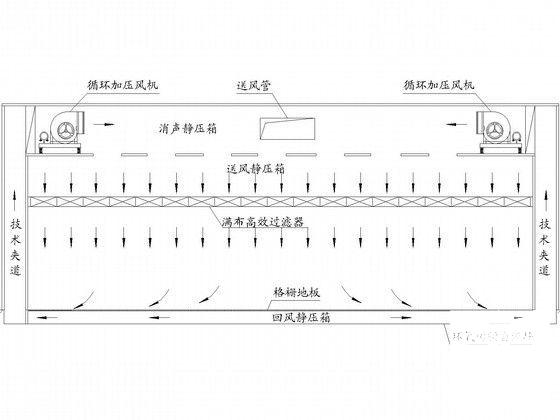

百级洁净厂房流程示意图

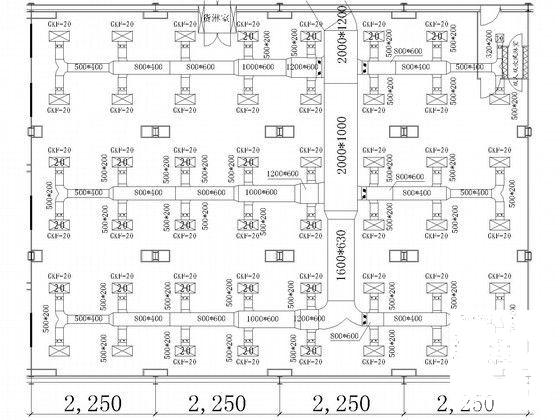

空调送风管 平面布置图 大样
电子厂房净化空调全套图纸
