外资电子厂10万级净化车间水电CAD图纸

  • 建筑类别:工业建筑
  • 参考图纸:24张
  • 设计年代:近代
  • 接地方式:TN-C-S
  • 强电 设计: 供配电系统 ,低压配电,电气照明,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

该项目是深圳某外资电子厂,该资料包含空调图、空调系统图、空调送风管图、成套低压配电柜布置图、低压配电系统图、配电箱图、插座分布图、照明图、照明控制线路图、水管图、气管图、空压机安装图、空气洁净流程图等。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 电子厂净化车间 - 1
    电子厂净化车间 - 1

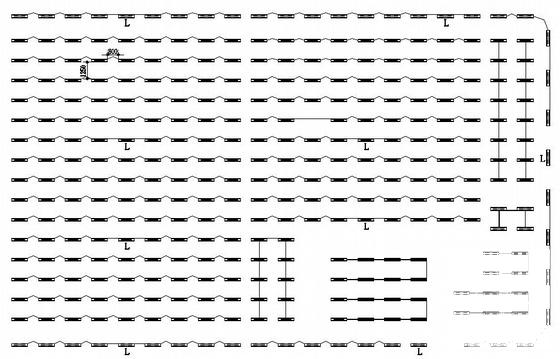

  • 电子厂净化车间 - 2
    电子厂净化车间 - 2
  • 电子厂净化车间 - 3
    电子厂净化车间 - 3
以上是部分截图,请下载附件后查看完整高清内容
