22000平米地上20层住宅楼电气施工全套CAD图纸

电气施工图 设计说明

一、设计依据：

1、项目概要该工程面积22000平方米，地上二十层，地下一层，建筑总高81.40米，属一类建筑．

2、设计遵循的主要标准、规范及安装图集（1）、《民用建筑电气设计规范》JGJ/T16-92（2）、《10KV及以下变电所设计规范》GB50053-94（3）、《低压配电设计规范》GB50054-95（4）、《供配电系统设计规范》GB50052-95（5）、《建筑物防雷设计规范》（2000版）GB50057-94（6）、《高层民用建筑设计防火规范》（2001版）GB50045-95（7）、《火灾自动报警系统设计规范》GB50116-98（8）、《智能建筑设计标准》GB/T50314-2000（9）、《住宅设计规范》GB50096-1999（10）、《汽车库、修车库、停车场设计防火规范》GB50067-97（11）、国家建筑标准设计图集（电气部分）、建筑电气安装工程图集、新疆维吾尔自治区建筑标准设计图集（电气部分）．

二、设计范围：该项目设计内容包括：变、配电，照明，火灾自动报警，通信系统，有线电视，可视对讲，综合布线，防雷和接地系统．

三、变、配电系统：

1、消防电梯、消防泵类、生活水泵、排污泵、排烟及正压送风机、防火卷帘门、消防控制室、应急照明等消防负荷按一级负荷供电．住宅照明用电部分按三级负荷供电．

2、该工程由室外电缆直埋冻土层以下引入两路10KV电源至地下一层中压配电室．图中中压10KV进户位置为暂定，实际进户位置由供电公司给定．两路电源一用一备．

3、配电系统计量方式为中压计量．中压计量所选用电压、电流互感器等级为0.2S级，中压计量所选用电流互感器变比值以供电公司要求选配．功率因数补偿方式为低压电容器自动补偿．变压器选择为两台．

4、中压二次系统选用综合保护系统．

四、配电系统：

1、低压侧配电电源为380V/220V交流三相四线制配电，低压系统采用单母线分段运行．

2、低压配电屏非消防设备供电干线断路器选配分励脱扣，并经模块与消防控制室联动．3、照明等向各楼层供电点供电的干线，采用分区树干式配电，较大容量动力负荷及重要负荷采用放射式供电．消防负荷及生活水泵等一级负荷均采用双回路供电，末端切换．

4、导线选择：

（1）、一般动力、照明干线采用ZRYJV型交联阻燃聚氯乙稀电力电缆．支线采用BV型聚氯乙稀绝缘电线．

（2）、应急照明干线，消防设备（消防电梯、消防泵、送排烟机等）供电干线采用NHYJV型交联阻燃聚氯乙稀电力电缆．支线采用ZRBV型阻燃聚氯乙稀绝缘电线．

（3）、其余导线型号见图注．

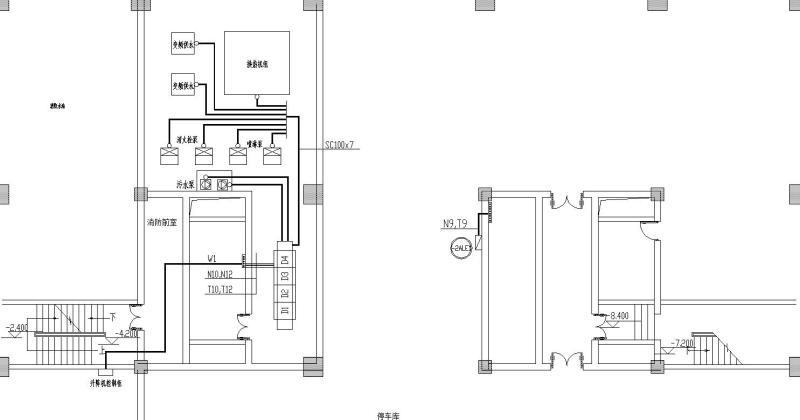

电气干线平面图

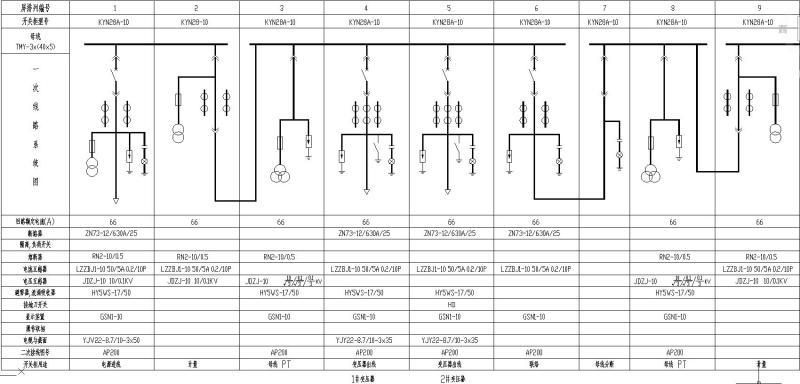

高压配电系统图

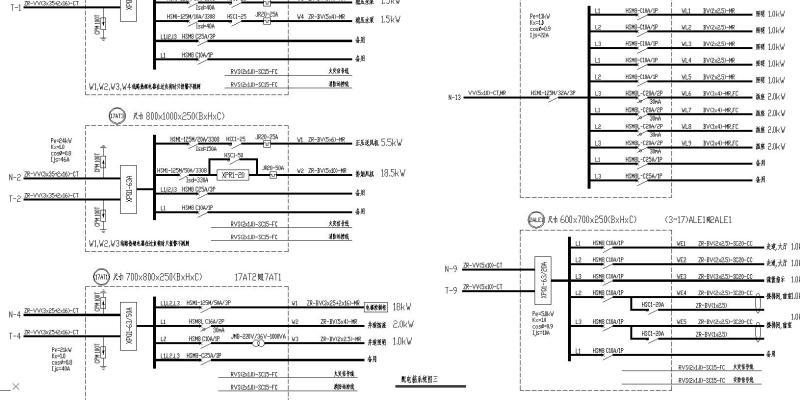

配电箱系统图

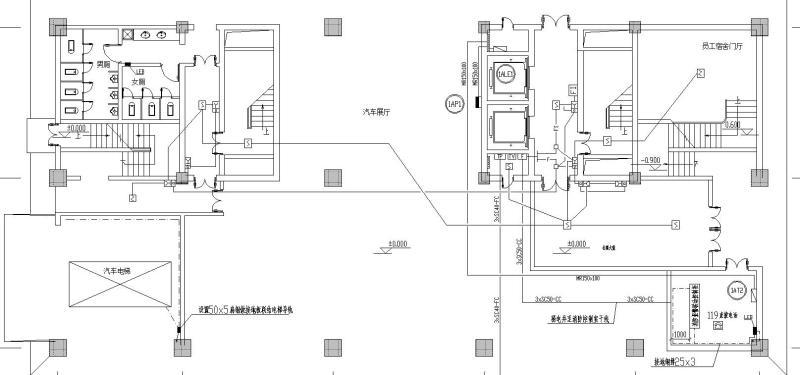

消防报警平面图

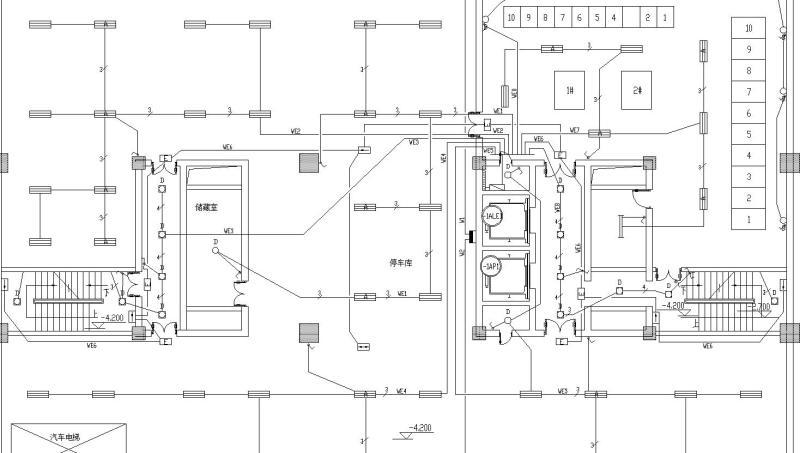

照明平面图
