342527平米大型商务广场气体灭火系统CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,办公,商业,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:342527.0平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 消防设计:气体灭火系统
  • 特殊系统:气体消防
  • 大样节点:气体灭火
  • 项目所在地:上海

附件详情

  • 预制七氟丙烷气体灭火系统设计说明
  • 七氟丙烷气体灭火系统设计说明

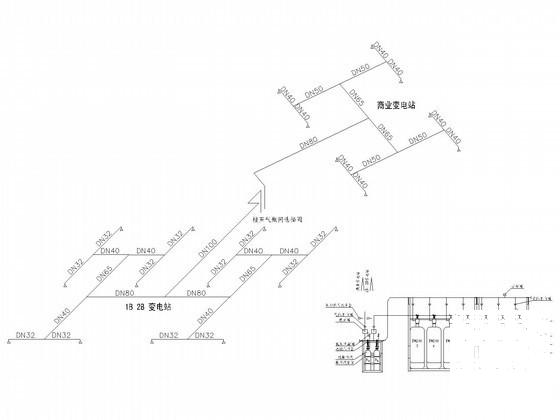

  • 七氟丙烷自动灭火系统原理图

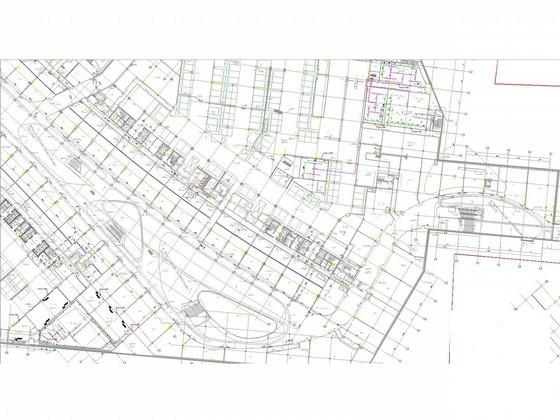

  • 气体灭火报警平面图
  • 七氟丙烷自动灭火系统平面图

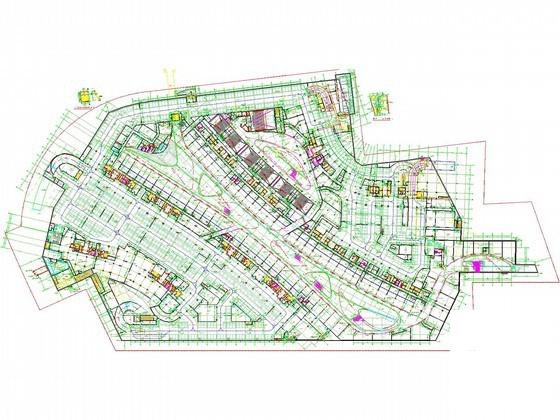

  • 地下二层平面图
  • 地下一层平面图

附件详情

该项目位于上海,本项目建造的物业类型为:高层。本项目面积:本项目总占地面积86164.0平方米。本项目总建筑面积342527.0平方米。建筑面积构成为:地下总建筑面积126587.0平方米;地上总建筑面积215940.0平方米(住宅建筑面积0.0平方米,非住宅建筑面积215410.0平方米,其他物业建筑面积530.0平方米)。本项目的建筑密度为26.7;综合容积率2.5。本项目共计建筑物4幢(其中住宅0套)。绿化指标:绿化率30.0%,绿化面积25855.0平方米。集中绿化率5.0%,集中绿化面积4308.0平方米。停车场库:本项目规划建设机动停车位2204个,其中地上停车位20个,地下停车位2184个;按照规划设计建造了非机动车停车库。
该附件设计范围:对项目进行HFC-227自动灭火系统工程设计。预制HFC-227自动灭火系统设计保护对象为变电站、开关站,共7个防护区,用13套预制七氟丙烷全淹没系统进行保护.HFC-227自动灭火系统设计保护对象为变电站、开关站等,共9个防护区,用四套有管网组合全淹没分配系统进行保护.即用一套气体灭火剂储存装置通过管网的分配,保护两个或两个以上的防护区,但是最多不超过八个防护区。组合分配系统的灭火剂储存量,应按储存量最大的防护区确定。
,共31页。

七氟丙烷自动灭火系统平面图

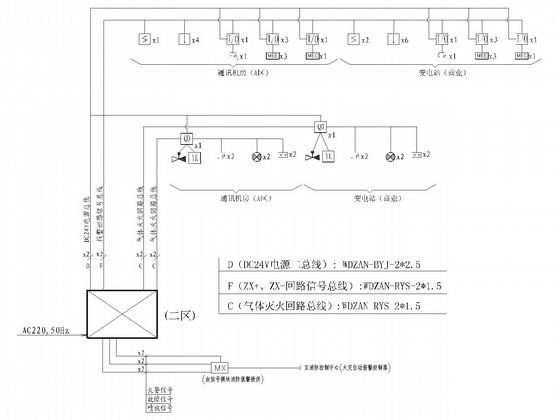

气体灭火报警系统图(有管网C区)

系统二原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 气体灭火系统图纸 - 1
    气体灭火系统图纸 - 1
  • 气体灭火系统图纸 - 2
    气体灭火系统图纸 - 2
  • 气体灭火系统图纸 - 3
    气体灭火系统图纸 - 3
  • 气体灭火系统图纸 - 4
    气体灭火系统图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
