[自动灭火系统]大楼七氟丙烷气体消防图纸

[复制链接]

0

主题

0

帖子

480

积分

超级版主

Rank: 8Rank: 8

积分
480
发表于 2020-10-12 20:25:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


一、设计内容及范围   本项目七氟丙烷气体消防工程。应整体大楼的要求对局部区域进行七氟丙烷气体自动灭火系统设计。   二、设计依据   1、国际标准草案《气体灭火系统——物理性能和系统设计》ISO/CD/14520-9;   2、《气体灭火系统设计规范》GB53070-2005。   3、《七氟丙烷灭火系统施工及验收规范》Q/QS03-2001。   4、甲方提供的应保护区域的建筑平面布置图。   三、基该资料参数   1、系统储存压力:4.2MPa(90L、120L);   2、喷头入口压力:不小于中期容器压力的一半   3、气体喷放时间: 10s;   4、系统启动气源:N ;   5、环境温度:≥-10℃;   6、防护区的围护结构及门窗的耐火极限不应低于0.5h,围护结构及门窗的允许压强不小于1.2KPa,且防护区的门应向外开且能自动关闭。   7、储存装置宜设在靠近防护区的专用储瓶间内。该房间应符合建筑物耐火等级不低于二级的有关规定,应有直接通向室外或疏散走道的出口,室温应为-10 ~ 50℃。   四、系统设计   本气体消防工程共划分为一个独立的系统(系统划分祥见附表)。系统采用组合分配全淹没式灭火方式;

[自动灭火系统]大楼七氟丙烷气体消防图纸
[自动灭火系统]大楼七氟丙烷气体消防图纸

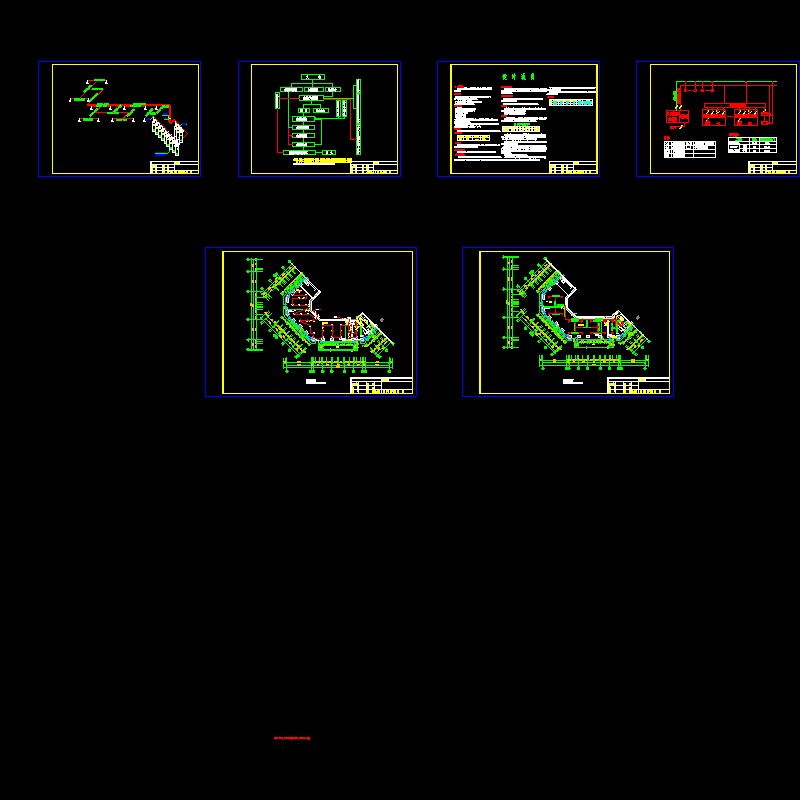

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12fsew2cf0e1w.rar

563.25 KB

下载  售价: 100 积分    赚积分
