五星级商务酒店地下室结构CAD施工大样图

  • 建筑类别:酒店
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 地下室功能:人防
  • 参考图纸:30张
  • 设计年代:近代

附件详情

某五星级商务酒店地下室结构图
该资料为:某五星级商务酒店地下室结构图
该项目为甲类平战结合的核六级人防掩蔽所;平时为车库及设备用房,战时作人防用房。
该资料包含:
基础设计说明、结构布置图、基础平面布置图、基础大样图、地下室柱平法施工图、地下室板配筋图、地下板标高示意图、地下室局部梁配筋图、人防区域示意图、地下室顶板配筋图、预应力梁束形大样、墙平面布置图、地下室人防专篇、集水坑配筋图、人防构件图、坡道结构布置图、楼梯 平面布置图 、梯板明细表共30张图纸。

以下是附件的其中一部分截图,共4张,您也可以 点击这里 搜索更多您想要的资源

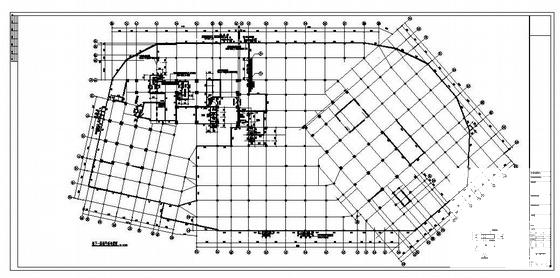

  • 第 1 张图
    第 1 张图

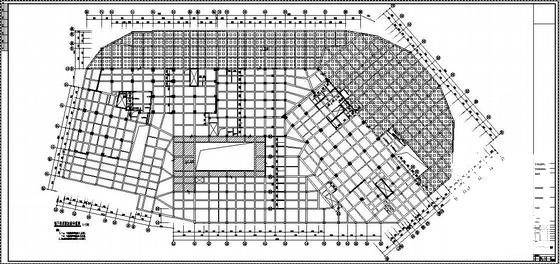

  • 第 2 张图
    第 2 张图

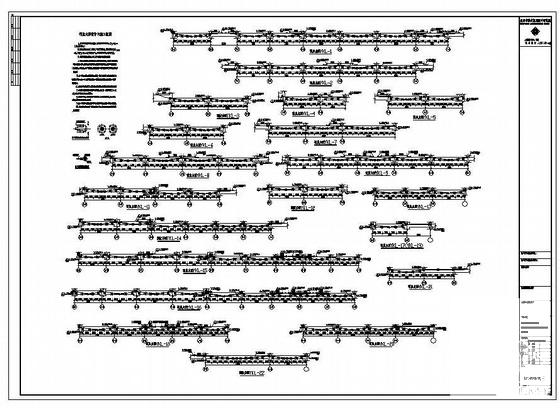

  • 第 3 张图
    第 3 张图

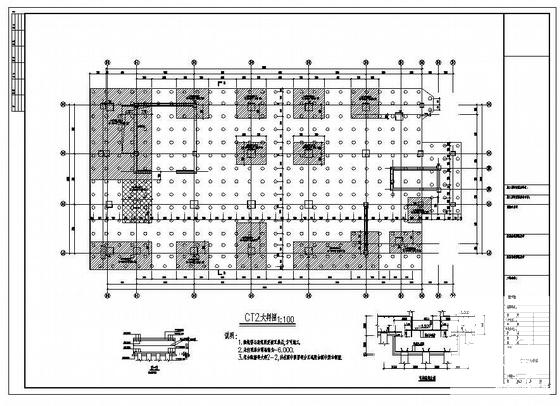

  • 第 4 张图
    第 4 张图
以上是试看截图,请下载附件后查看完整内容
