3层体育场钢网架结构竣工CAD施工图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是体育场钢网架,螺栓球正放四角锥网架,下弦柱点支撑。抗震设防烈度为7度,该项目属大跨空间结构,按水平地震设防计算。
该资料包含:钢结构网架设计总说明,网架平、立、剖布置图,网架整体安装图,网架分层安装图-上弦、下弦、腹杆,最不利组合时位移标准值、杆件内力设计值、杆件应力设计值,螺栓球加工图,网架支托布置图及主檩条安装节点图,网架马道布置图及安装节点图,檩条 平面布置图 ,钢网架(屋面系统)设计节点图等共计25张图。
分享投稿时间:近几年6月。

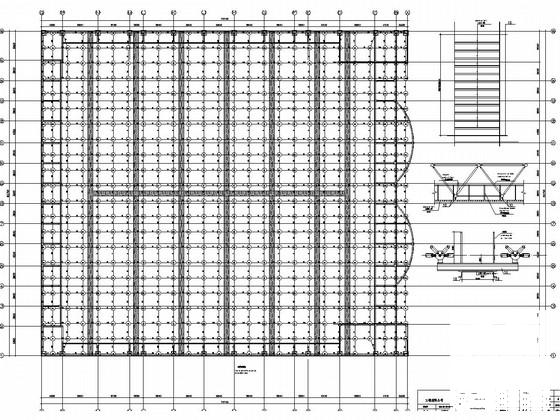

网架支托布置图及主檩条安装节点图

网架马道布置图及安装节点图

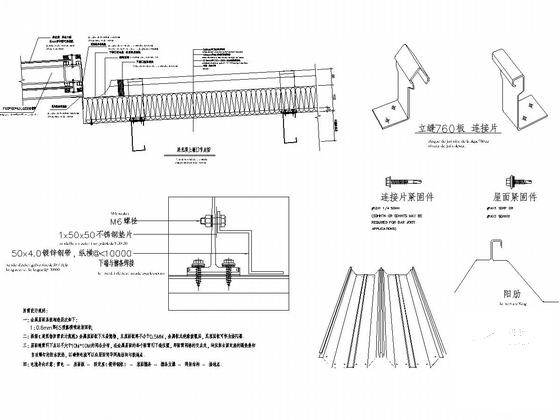

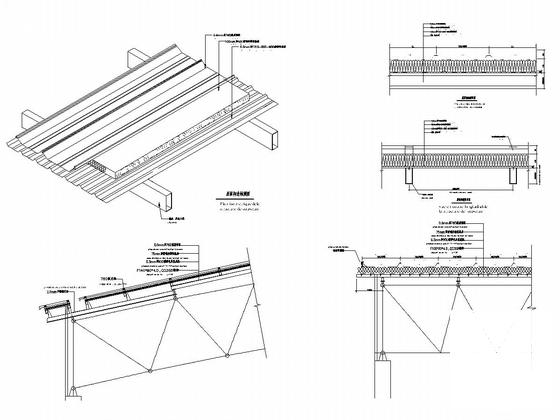

钢网架(屋面系统)设计节点图

钢网架(屋面系统)设计节点图

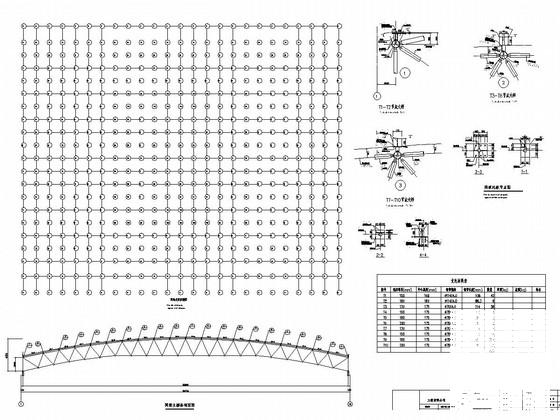

螺栓球加工图4及支座图

螺栓球加工图

最不利组合时杆件应力设计值

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

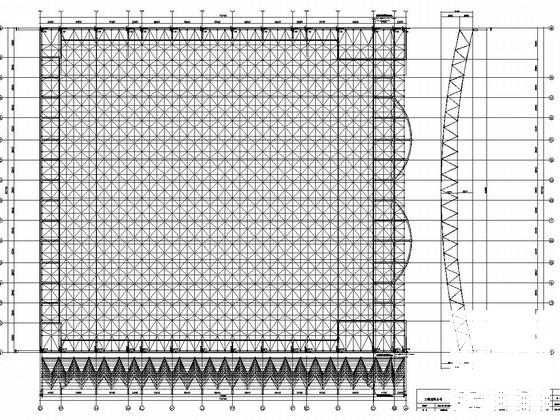

  • 网架结构施工图纸 - 1
    网架结构施工图纸 - 1
  • 网架结构施工图纸 - 2
    网架结构施工图纸 - 2
  • 网架结构施工图纸 - 3
    网架结构施工图纸 - 3
  • 网架结构施工图纸 - 4
    网架结构施工图纸 - 4
  • 网架结构施工图纸 - 5
    网架结构施工图纸 - 5
  • 网架结构施工图纸 - 6
    网架结构施工图纸 - 6
  • 网架结构施工图纸 - 7
    网架结构施工图纸 - 7
  • 网架结构施工图纸 - 8
    网架结构施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
