大空间钢网架结构飞机库结构施工CAD图纸

附件详情

该项目地上一层，局部一层地下室水泵房，采用全现浇钢筋混凝土框架结构 ，大空间屋盖采用钢网架。主要柱网尺寸为46.0mx6.0m，室外地坪至大屋面总高度10.078m。该项目采用人工挖孔灌注桩,局部地下室采用桩基础加防水底板，基础设计等级为丙级，抗震设防烈度为7度。

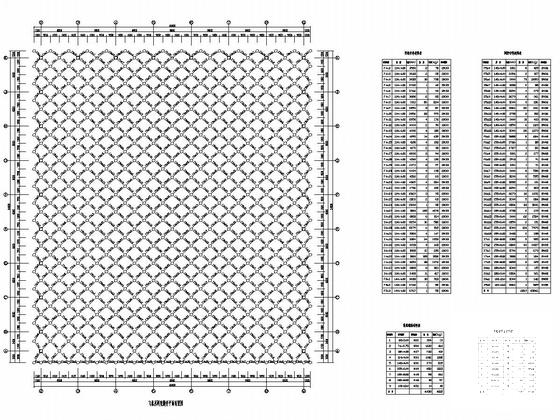

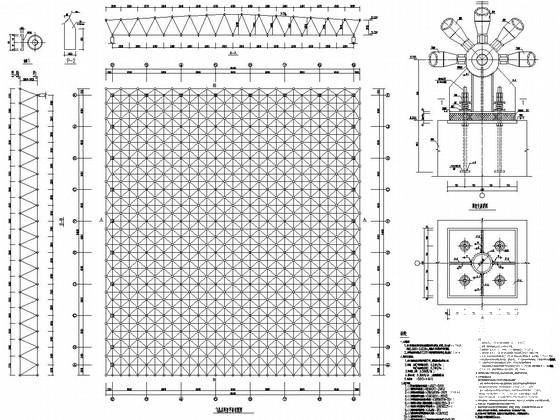

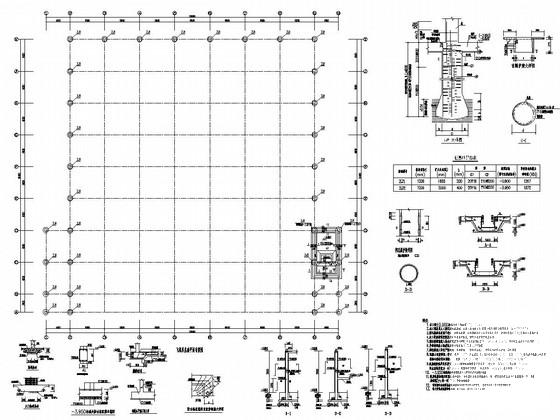

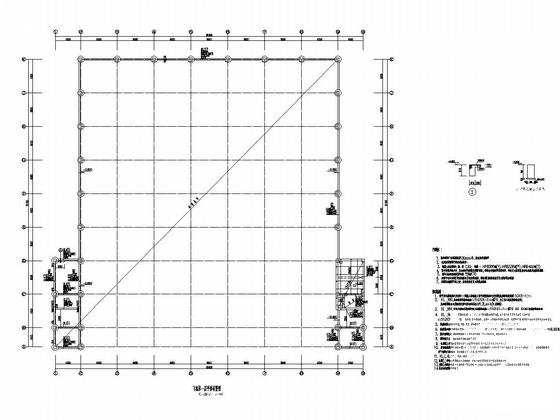

该资料包含：结构设计总说明，结构设计总说明附图，飞机库基础图，柱 平面布置图 ，网架平面图，上下弦布置图，腹杆图，檩条图，楼梯图等共计14张图。
包括飞机库及地下室pkpk模型计算。
分享投稿时间：近几年7月。
