3层学院食堂建筑结构水暖电施工CAD图纸

附件详情

该资料为山东某学院食堂建筑结构施工图
工程建筑面积约为：11239平方米、占地面积：4203平方米，建筑设计结构形式为：框架结构、层数为： 3层、高度为： 15米

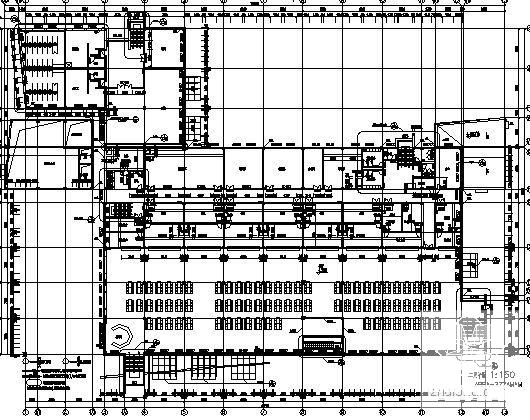

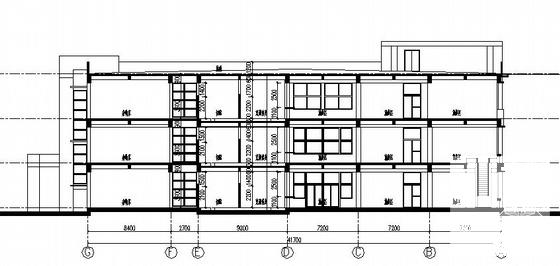

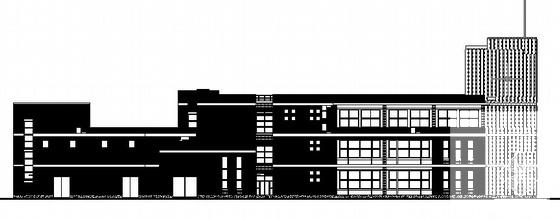

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共20张图纸
设计功能包括：食堂、操作间、餐厅、教师餐厅等。

另包含配套给排水、结构、暖通、 强电 、弱电施工图。
