铁桥加固维修结构设计CAD施工图纸（总共3张施工图纸）

附件详情

深圳某铁桥加固维修结构图
该资料为：深圳某铁桥加固维修结构图
该桥是位于某村的一座钢结构小桥，横跨村里的小河，桥梁利用排水渠两岸片石河堤作为桥台，钢结构梁直接搭在河堤上。桥梁与排水渠正交，桥梁长18.5米，宽3.25米，桥下净空3.1米，桥梁两侧设置钢管标杆，高度为1米。桥梁上部结构为两跨连续钢结构梁，桥跨组合为7.2米+7.2米，中间墩厚度为1.1米，钢结构梁直接搭在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝。
主要病害：中间桥墩基础受流水冲刷任用，已经存在局部脱空现象
该资料包含：

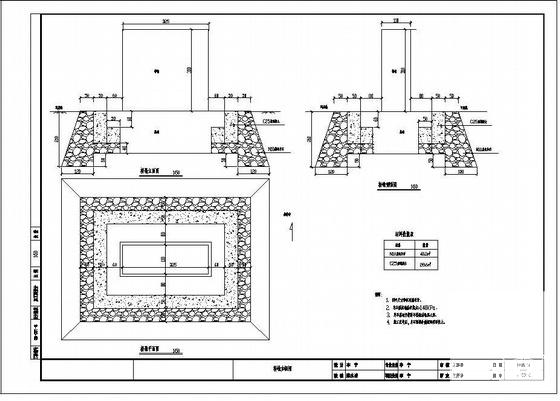

目录及施工图设计说明书、桥型布置图、桥墩加固图共3张图纸。
