酒店钢结构加固设计CAD施工图纸,共9张CAD施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 抗震设防烈度:7度抗震
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该资料为:四川某酒店钢结构加固设计图
该资料包含:
钢结构设计与施工总说明、加固剖面图、 节点图 、夹层平面图、 节点图 、加固方案平面图、钢架楼梯平面图、 节点图 、电梯井结构立面图、钢架楼梯平面图、节点图、剖面图、锅炉房钢结构基础平面图、剖面图、钢爬梯正、侧立面图共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

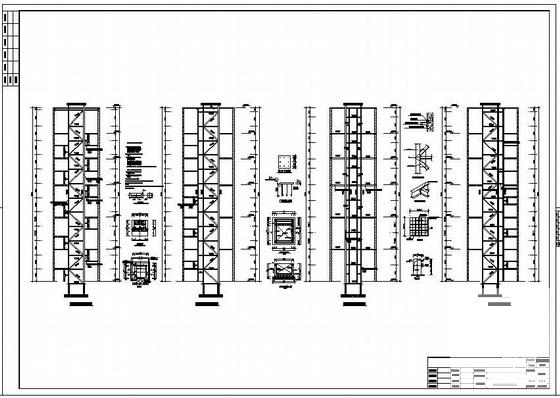

  • 钢结构加固施工图 - 1
    钢结构加固施工图 - 1

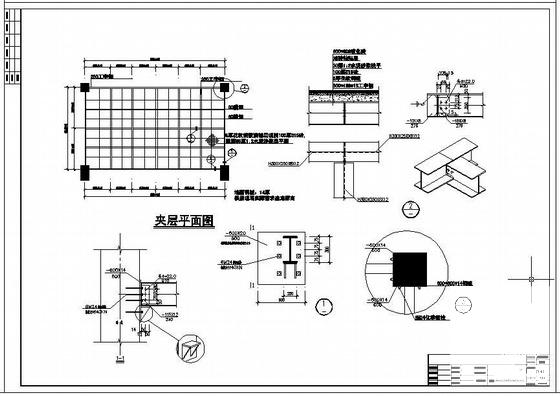

  • 钢结构加固施工图 - 2
    钢结构加固施工图 - 2

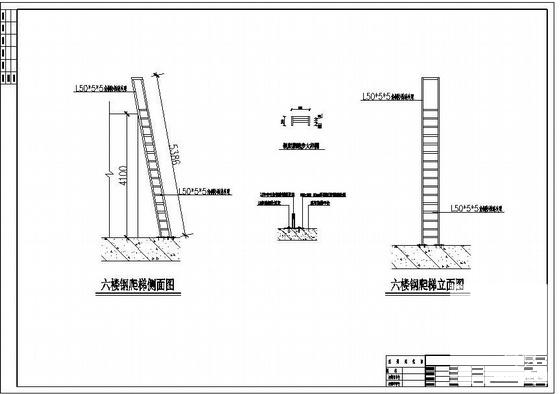

  • 钢结构加固施工图 - 3
    钢结构加固施工图 - 3

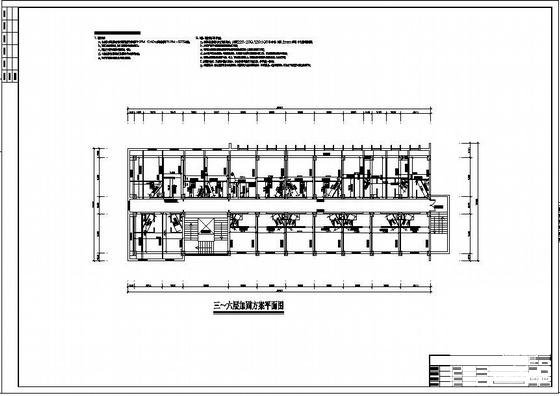

  • 钢结构加固施工图 - 4
    钢结构加固施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
