污水处理工程全套CAD施工大样图

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池,其他结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:16张
  • 设计年代:近代

附件详情

天津某污水处理工程全套图纸
该资料为:天津某污水处理工程全套图纸
抗震设防烈度:7度
该资料包含:
结构总说明、总平面图、厂区 照明平面图 、电气管线平面图。
主体池:
模板图、配筋图、配筋图、预埋件图;
风机房与脱水机房:
剖面图、设计说明、工程做法、门窗表、平面图、立面图、剖面图、结构全图;
粗栅格集水井:
模板图、结构全图;
围墙:
围墙大样图;
污泥池:
模板图、配筋图及大样。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

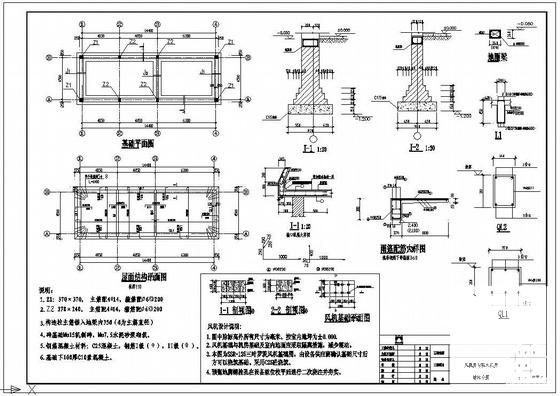

  • 工程污水处理 - 1
    工程污水处理 - 1

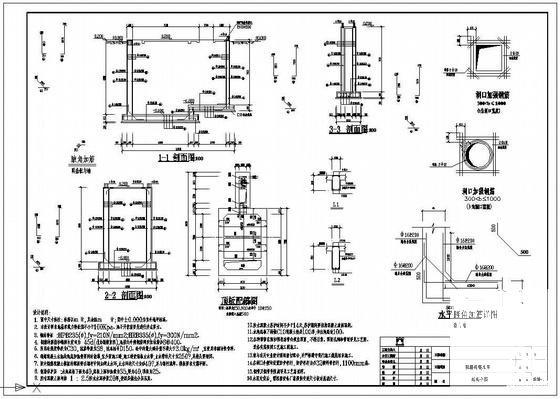

  • 工程污水处理 - 2
    工程污水处理 - 2

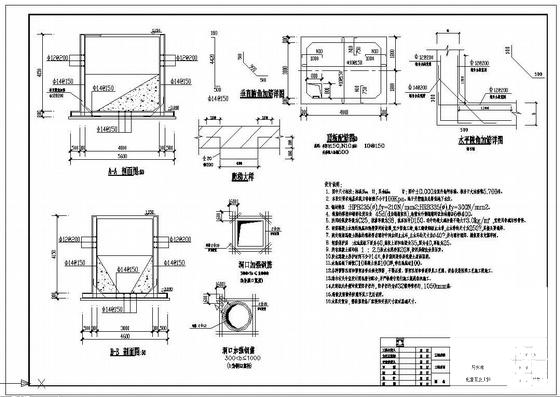

  • 工程污水处理 - 3
    工程污水处理 - 3

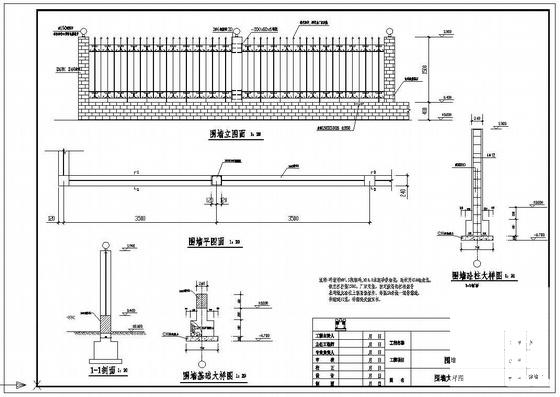

  • 工程污水处理 - 4
    工程污水处理 - 4
以上是部分截图,请下载附件后查看完整高清内容
