产业园大门造型建筑图纸及钢结构设计施工CAD图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

某产业园大门造型建筑图及钢结构设计施工图
该资料为:某产业园大门造型建筑图及钢结构设计施工图
该资料包含:
结构设计总说明、大门造型三维轴测图、大门门房处基础平面图、大门门房处结构平面图、大门门房屋顶平面图、构件剖面图、大门造型结构立面图、大门造型结构侧立面图、构件尺寸详图、大门标牌架正立面图、大门标牌架侧立面图、大门标牌架背立面图、大门造型处基础平面图、柱顶平面、人工挖孔桩 平面布置图 、桩身大样、桩护壁构造大样共21张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

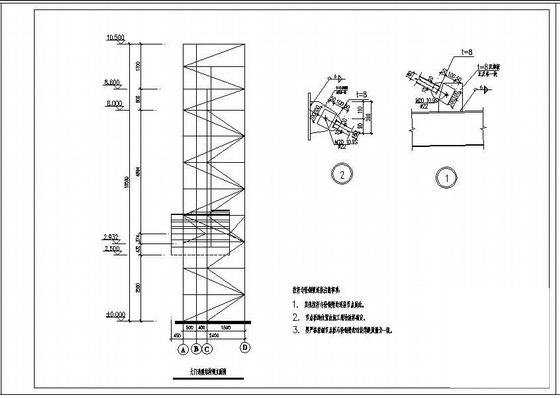

  • 钢结构建筑施工图纸 - 1
    钢结构建筑施工图纸 - 1

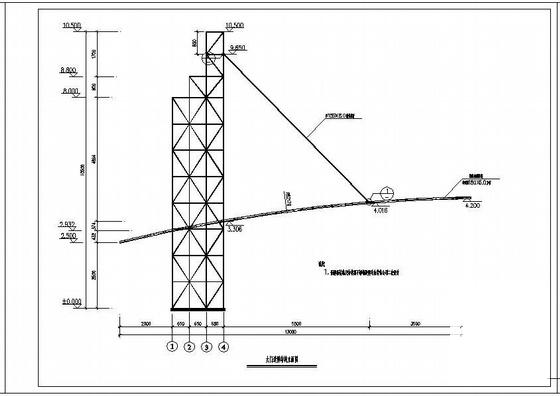

  • 钢结构建筑施工图纸 - 2
    钢结构建筑施工图纸 - 2

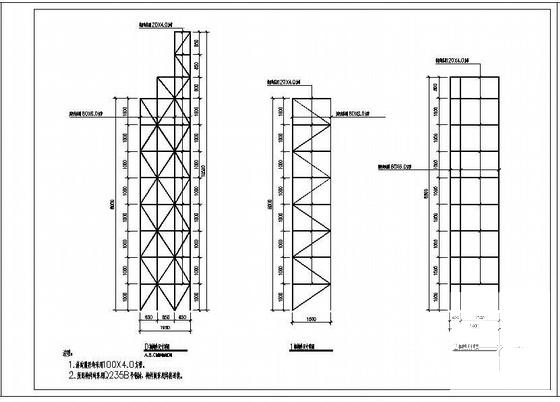

  • 钢结构建筑施工图纸 - 3
    钢结构建筑施工图纸 - 3

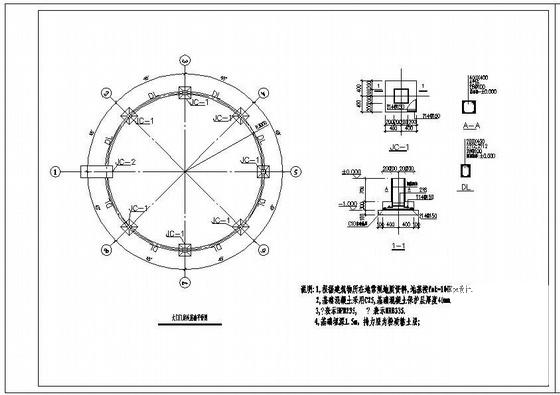

  • 钢结构建筑施工图纸 - 4
    钢结构建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
