玉环县上19层框架剪力墙结构病房综合楼结构设计CAD施工图纸
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：1.10kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：其他
- 参考图纸：49张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，
楼梯详图
，桩位平面布置图，承台平面布置图，承台详图，地下室底板
平面布置图
，剪力墙表，剪力墙平法施工图，墙柱平法施工图，梁配筋图，连廊基础、桩平面定位图等
共49张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

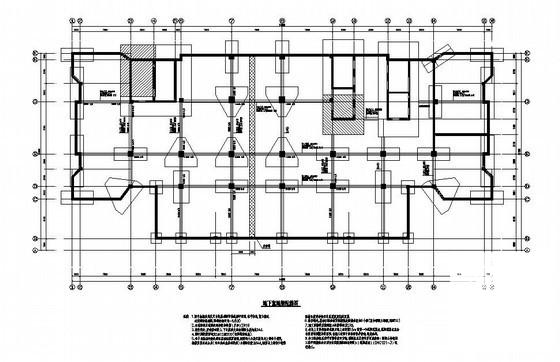

剪力墙结构综合楼 - 1 -

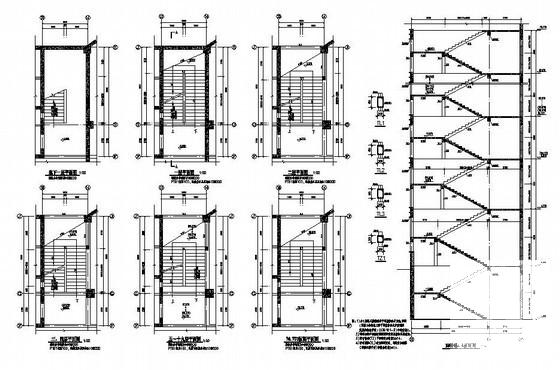

剪力墙结构综合楼 - 2 -

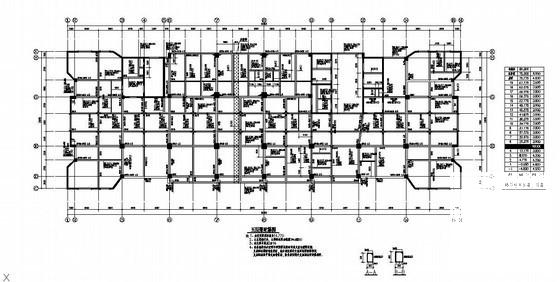

剪力墙结构综合楼 - 3 -

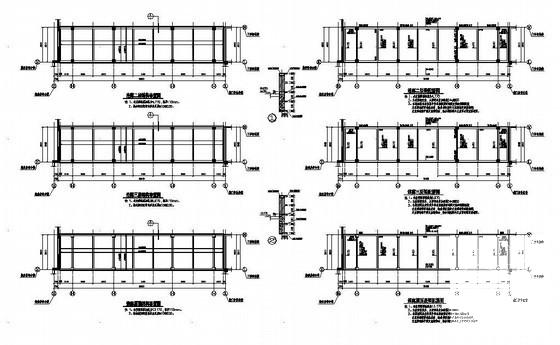

剪力墙结构综合楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
