2358平米医院检验科净化空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计面积:2358平方米
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,定流量

附件详情

该项目为某医院检验科净化空调系统设计,建筑面积约为2358m2,净化区采用组合式净化空调机组(全新风形式),非净化区则采用中央空调系统(风机盘管加新风系统)。净化区采用上顶送下侧排,其余非净化区均采用顶送顶回方式。检验科采用两套制冷系统,净化区采用组合式空调箱。普通区采用风机盘管加全新风。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

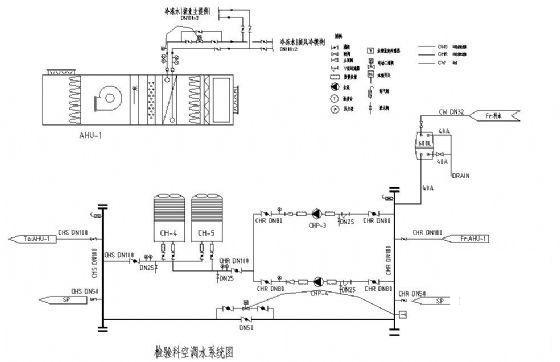

  • 医院净化空调施工图 - 1
    医院净化空调施工图 - 1

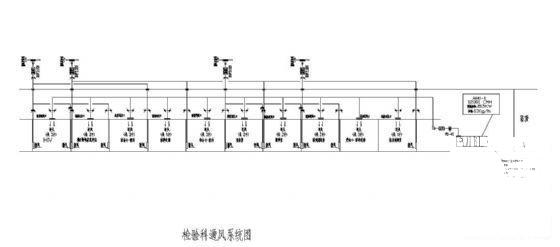

  • 医院净化空调施工图 - 2
    医院净化空调施工图 - 2

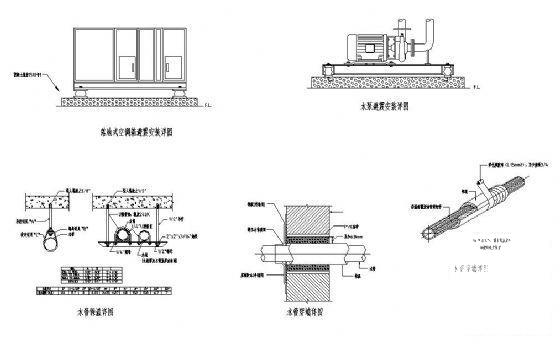

  • 医院净化空调施工图 - 3
    医院净化空调施工图 - 3
  • 医院净化空调施工图 - 4
    医院净化空调施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
