6层医院综合楼净化空调系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:竣工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计施工说明
  • 送回风口安装大样图
  • 主要设备材料表
  • 水源热泵系统流程图
  • 动力站平面图

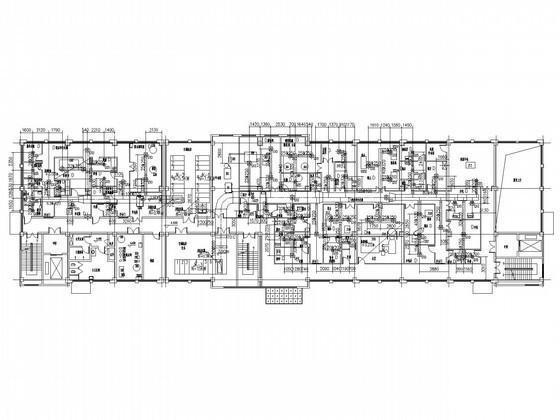

  • 送风 平面布置图
  • 排风排烟平面布置图
  • 蒸汽及凝结水管道系统图
  • 空调水系统图
  • ......

附件详情

一、项目概要:
项目为一医院净化空调系统设计,地上六层......
二、空调系统:
1.净化空调系统冷热源由地下室动力站水源热泵机组提供。
2.净化空调系统为全空气系统,净化机组采用组合式空调器。
3.净化空调系统采用顶送风,气流组织形式为上送下回式。
4.供回水主管设计为双管异程系统......
三、通风排烟系统:
1.净化区域按工艺要求进行排风,净化区域的排风系统采用防倒灌措施。
2.非洁净区排风采用斜流式管道风机或壁式轴流风机进行机械通风。
3.排烟量按60计算,风机入口处排烟防火阀采用常开型......

图纸共24张。

动力管道平面布置图

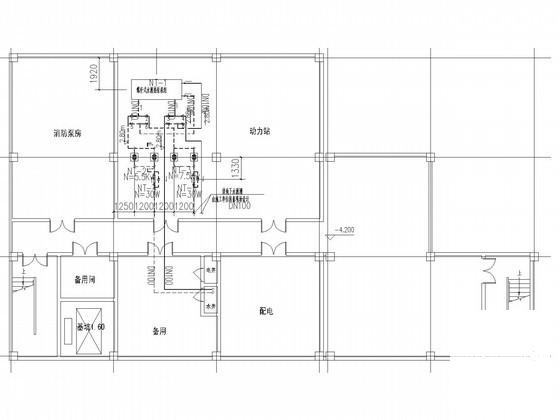

动力站平面图

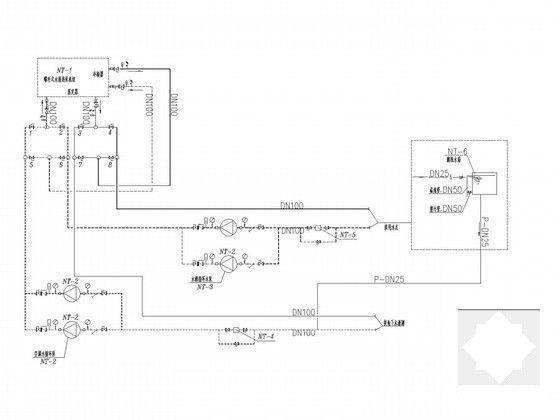

水源热泵系统流程图

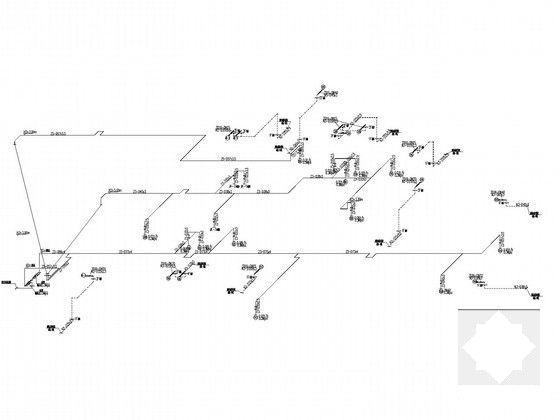

蒸汽及凝结水管道系统图

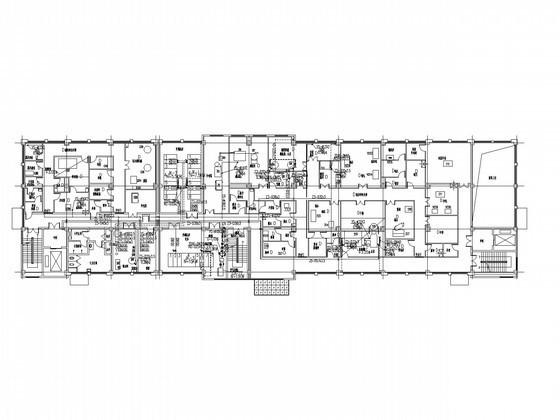

排风排烟平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 净化空调系统图 - 1
    净化空调系统图 - 1
  • 净化空调系统图 - 2
    净化空调系统图 - 2
  • 净化空调系统图 - 3
    净化空调系统图 - 3
  • 净化空调系统图 - 4
    净化空调系统图 - 4
  • 净化空调系统图 - 5
    净化空调系统图 - 5
  • 净化空调系统图 - 6
    净化空调系统图 - 6
以上是部分截图,请下载附件后查看完整高清内容
