南靖工业园仓库结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:29.6m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

结构设计说明 、焊接详图、钢柱及锚栓布置图、锚栓详图、屋面结构布置图、屋面檩条布置图、立面结构布置图、墙面檩条布置图、刚架图、 节点详图 、次构件详图共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

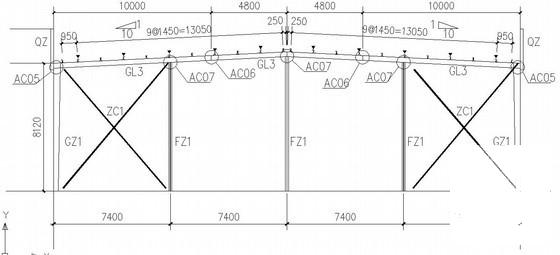

  • 仓库结构施工图 - 1
    仓库结构施工图 - 1

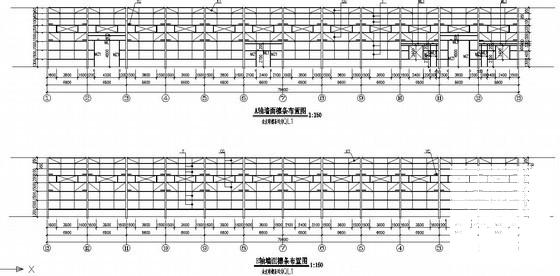

  • 仓库结构施工图 - 2
    仓库结构施工图 - 2

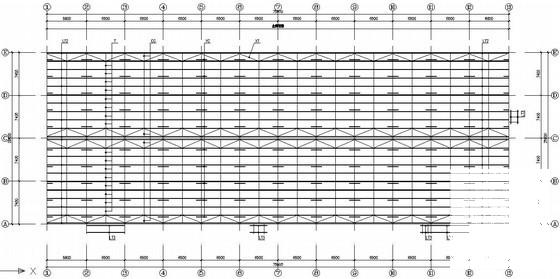

  • 仓库结构施工图 - 3
    仓库结构施工图 - 3

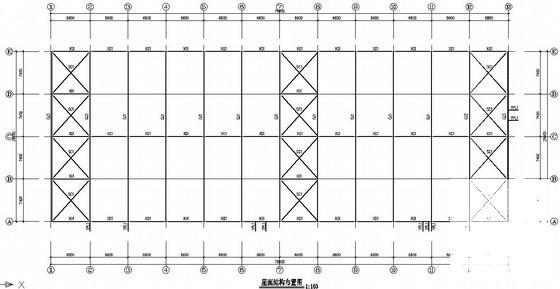

  • 仓库结构施工图 - 4
    仓库结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
