单层物流中心监管仓库结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:24m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

苏州某物流中心监管仓库结构图
该资料为:苏州某物流中心监管仓库结构图
建筑面积为4495.07平方米
基本风压:0.45KN/平方米
雪荷载:0.40KN/平方米
抗震设防烈度:7度
结构几何尺寸:48米*96米
该资料包含:钢结构设计总说明、钢柱平面图、预埋螺栓布置图、屋面构件布置图、屋面檩条布置图、屋面 平面布置图 、墙面构件布置图、墙面檩条布置图、GJ1&GJ2详图、GJ3详图、接头详图、 节点详图 共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

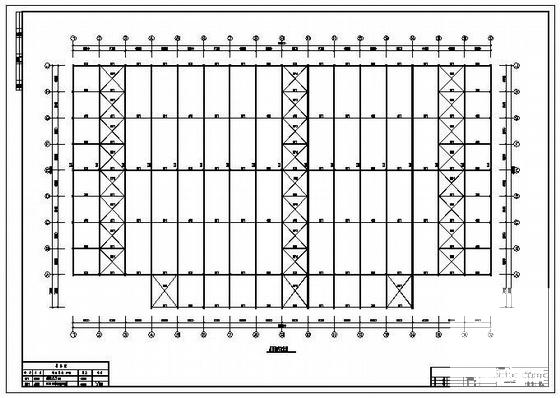

  • 物流仓库设计图纸 - 1
    物流仓库设计图纸 - 1

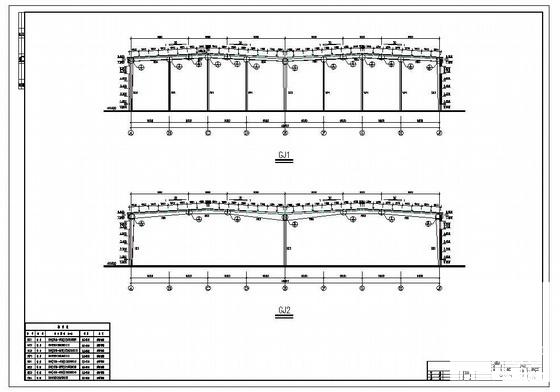

  • 物流仓库设计图纸 - 2
    物流仓库设计图纸 - 2

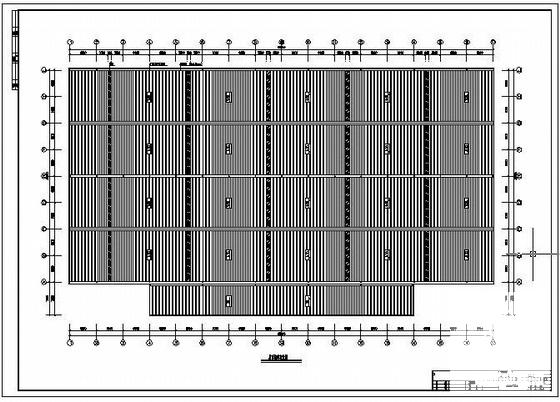

  • 物流仓库设计图纸 - 3
    物流仓库设计图纸 - 3

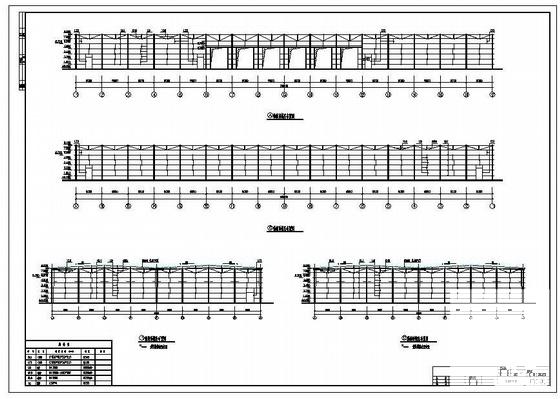

  • 物流仓库设计图纸 - 4
    物流仓库设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
