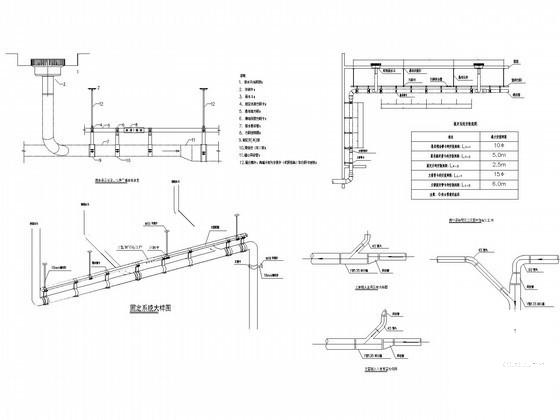

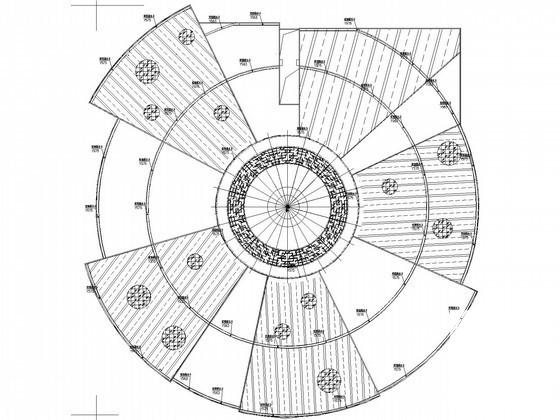

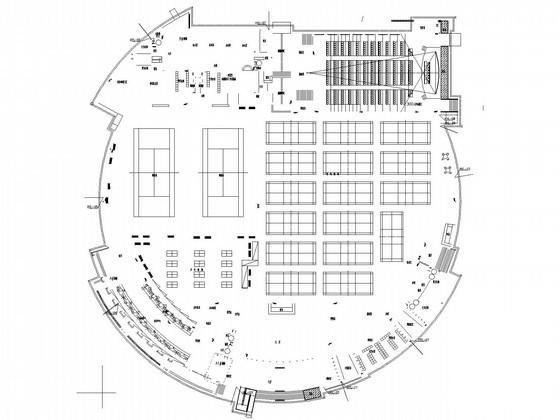

大型文体中心屋面虹吸雨水排水系统施工CAD大样图

附件详情

1、设计基本参数
设计重现期10年及相应的5min暴雨强度q5长沙地区。
设计重现期 P＝10年q5＝4.62 L/s·100m2
2、其他技术要求
（1）虹吸雨水排水系统虹吸排水沟无需做坡度，应保证水平，建议天沟尺寸为500x300mm。
（2）悬吊管与雨水斗出口的高差为1m。
（3）悬吊管设计流速大于1m/s，保证悬吊管内无淤泥。
（4）管道内最大负压值应小于0.08Mpa。
（5）各节点压力差值不超过5kpa，能满足压力平衡要求。
（6）悬吊管的流速大于1.0m/s,立管的流速大于2.2m/s。
（7）排水管系出口流速不宜大于2.5m/s,如大于此应采取消能措施。
（8）检查口设置在离室内地面1.00m处。
... ...
