一份物流中心给排水CAD施工图纸（虹吸雨水）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：工业园
• 设计内容：给水系统, 污水排水系统, 废水排水系统, 消防系统
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 设计年代：近代

附件详情

• 资料目录
• 采用标准资料目录、主要设备材料表
• 室内给排水设计、施工说明及图例
• 给排水平面图
• 喷淋平面图
• 屋顶、机房层给排水平面图
• 给水、自动喷淋给水系统原理图
• 消火栓给水系统原理图
• 发电机房、变配电房气体灭火详图
• 排水系统图
• 虹吸雨水设计说明、虹吸雨水系统图
• 水泵房大样图
• 屋顶消防水箱大样图、集水井排水系统图
• 卫生间给排水大样图

附件详情

建筑用地红线范围内的生活及消防给排水设计。其中包括： 生活给水系统、室内、外消火栓给水灭火系统、自动喷水灭火系统、七氟丙烷气体灭火系统、 生活污、废水排水系统、 雨水排水系统等等。
总建筑面积45348.17m,地下一层 设备用房及车库，地上一层至六层为仓储用房 。建筑高度为：29.80m；建筑总体为：239777.74 m ;建筑类别:一类高层；耐火等级：一 级。

大图27张

消火栓给水系统原理图

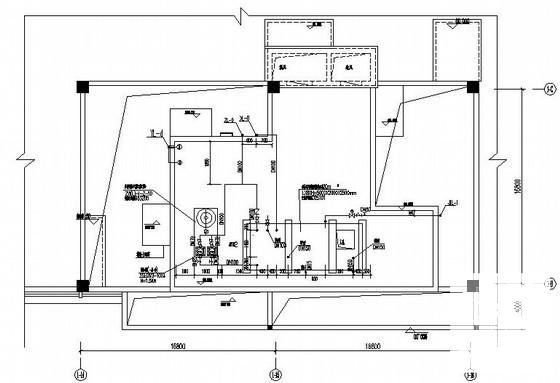

屋顶消防水箱平面图

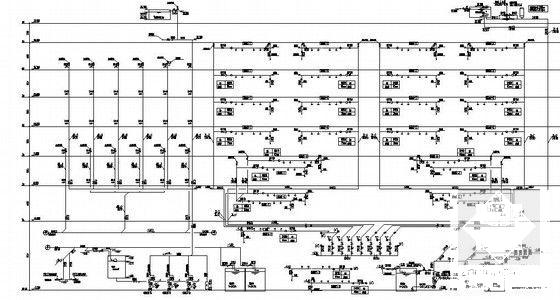

自动喷淋给水系统原理图

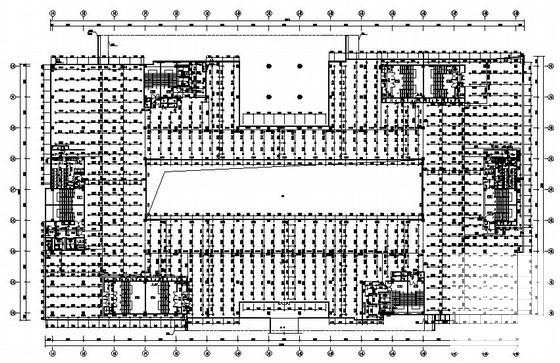

喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
