18米跨轻钢结构农贸市场建筑结构设计施工CAD图纸

  • 建筑类别:农业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:18m
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该资料包含:设计说明,屋顶平面图,屋面檩条布置图,天窗屋面檩条布置图,气楼大样,刚架、屋面支撑 平面布置图 ,GJ-1,建筑设计说明,平面图,立面图,剖面图
共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

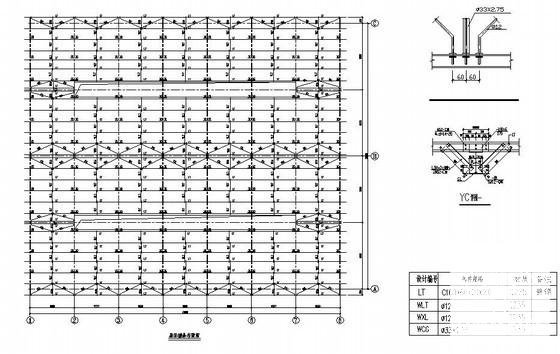

  • 钢结构建筑施工图纸 - 1
    钢结构建筑施工图纸 - 1

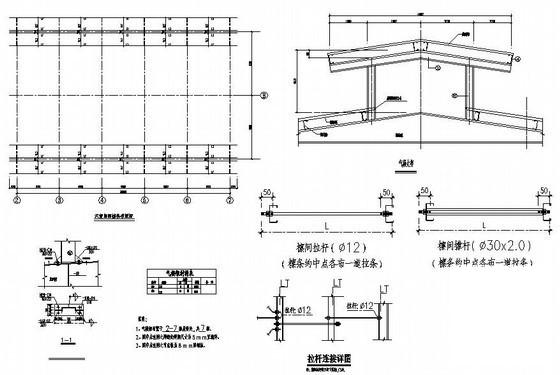

  • 钢结构建筑施工图纸 - 2
    钢结构建筑施工图纸 - 2

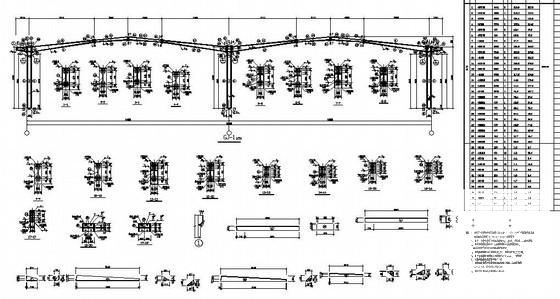

  • 钢结构建筑施工图纸 - 3
    钢结构建筑施工图纸 - 3

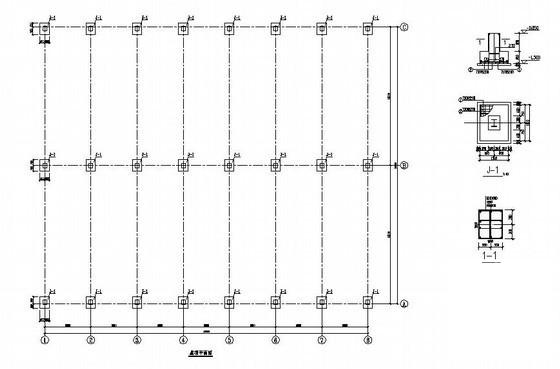

  • 钢结构建筑施工图纸 - 4
    钢结构建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
