8251平方米6层框架结构办公楼毕业设计方案(计算书、结构CAD施工图纸)

附件详情

本毕业设计是六层框架结构综合办公楼,人工挖孔桩基础建筑面积约为8251.2 ,底层层高5.2 ,其他层层高均为3.2 。建筑物总高度为21.2 。地面到基础顶面距离为1.0 ,室内外高差0.5米。基础采用人工挖孔灌注桩,一柱一桩。

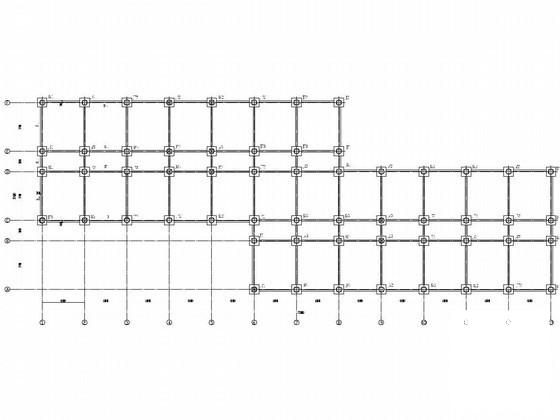

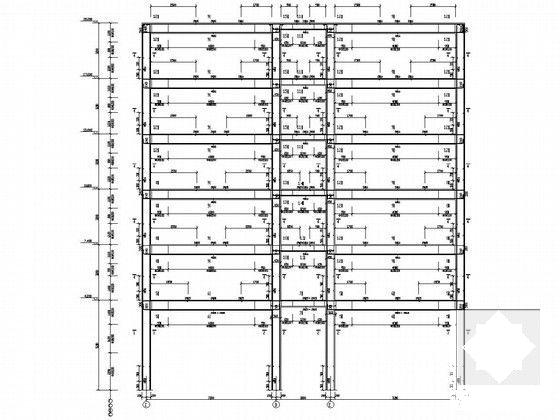

包括:结构图纸12张,计算书87页,包括手算和电算两部分,资料目录及结构设计总说明、人工挖孔桩桩位平面布置图、人工挖孔桩及承台梁配筋详图、4.200-17.000结构平面布置图、20.200结构 平面布置图 、-1.000—10.600(10.600-20.200)柱平法施工图、4.200-17.000楼板配筋图、20.200楼板配筋图、4.200-17.000楼面梁平面整体配筋图、20.200楼面梁平面整体配筋图、①轴线框架配筋图、③轴线框架配筋图。

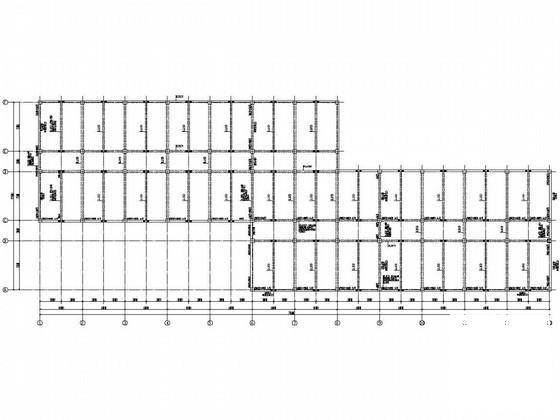

屋面梁平面整体配筋图

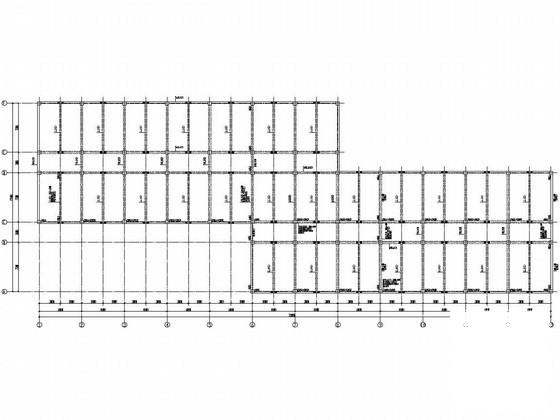

楼面梁平面整体配筋图

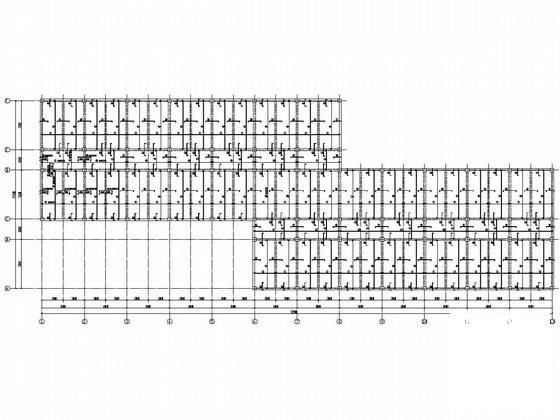

屋面板配筋图

图5

图6

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼施工设计方案 - 1
    办公楼施工设计方案 - 1
  • 办公楼施工设计方案 - 2
    办公楼施工设计方案 - 2
  • 办公楼施工设计方案 - 3
    办公楼施工设计方案 - 3
  • 办公楼施工设计方案 - 4
    办公楼施工设计方案 - 4
  • 办公楼施工设计方案 - 5
    办公楼施工设计方案 - 5
  • 办公楼施工设计方案 - 6
    办公楼施工设计方案 - 6
以上是部分截图,请下载附件后查看完整高清内容
