钢结构采光顶结构施工CAD图纸(轻钢结构,共5张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,桁架
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:5张

附件详情

钢结构设计总说明、屋顶平面图、立面布置图、屋顶结构平面布置图、屋顶檩条 平面布置图 、GJ共5张图纸。

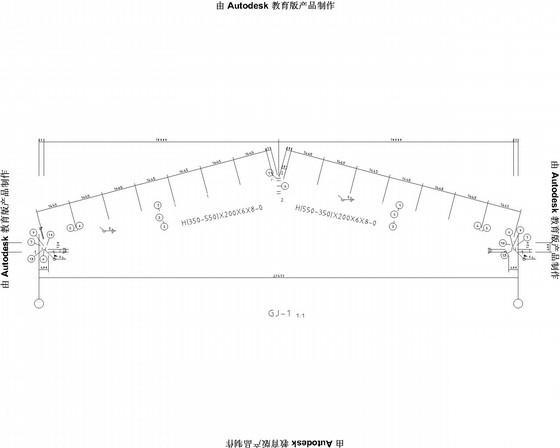

GJ

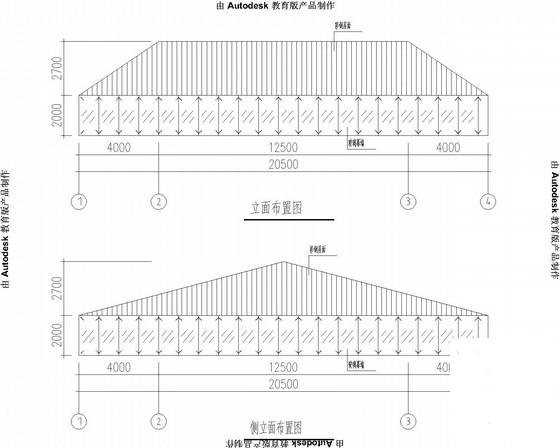

立面布置图

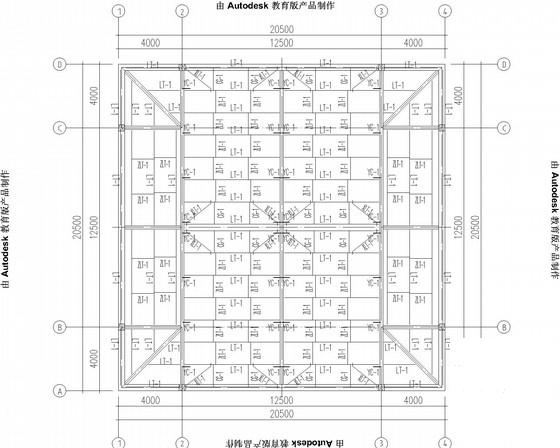

屋顶檩条平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

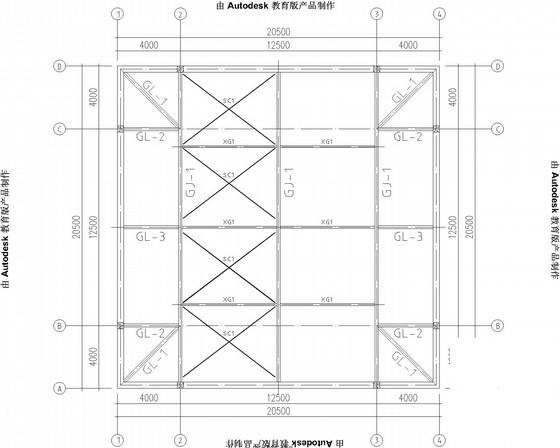

  • 钢结构采光顶图纸 - 1
    钢结构采光顶图纸 - 1
  • 钢结构采光顶图纸 - 2
    钢结构采光顶图纸 - 2
  • 钢结构采光顶图纸 - 3
    钢结构采光顶图纸 - 3
  • 钢结构采光顶图纸 - 4
    钢结构采光顶图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
