18层住宅楼采暖CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计内容：通风,采暖,防排烟
- 采暖系统：散热器供暖,热水辐射
附件详情
该项目住宅部分为地热采暖系统,分为两个区 十层以下为一区,十一层至十八层为二区,热媒温度 60°C-50°C,该项目采用地热采暖系统.系统定压与补水由小区内热交换站解决.住宅为共用立管的分户独立系统,户内采用地板辐射采暖..
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

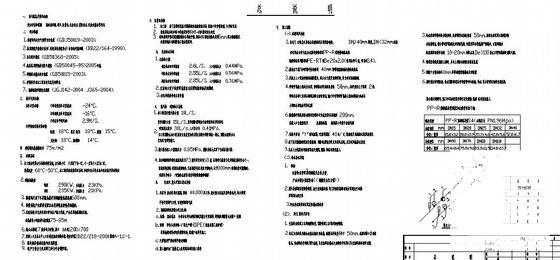

层住宅施工图 - 1 -

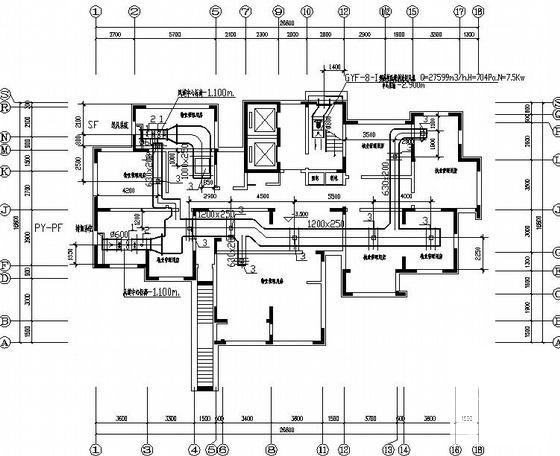

层住宅施工图 - 2 -

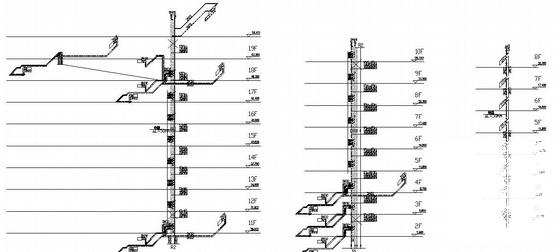

层住宅施工图 - 3 -

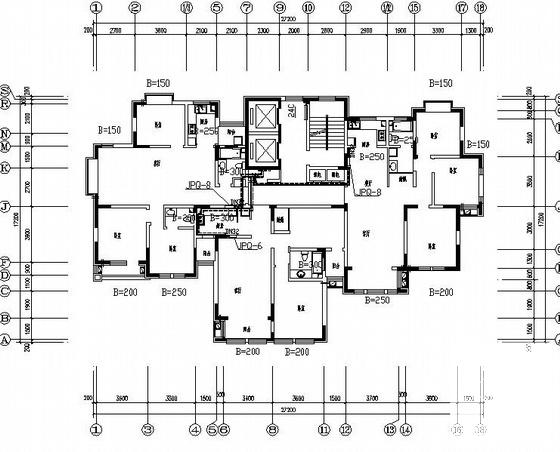

层住宅施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.34 MB
- 收藏次数：0
-
文件名称：
附件-995858687556885559077.rar
