34层住宅楼采暖通风设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑类型：高层建筑
• 建筑设计面积：39333.15平方米
• 建筑高度：99.9m
• 地上楼层：34
• 地下楼层：2
• 地下室：车库,人防
• 设计阶段：施工图设计
• 设计内容：通风,采暖,防火排烟,人防
• 附件设计说明：有
• 采暖系统：低温热水地面辐射
• 参考图纸：20张以下

附件详情

• 设计施工说明
• 资料目录
• 主要设备材料表

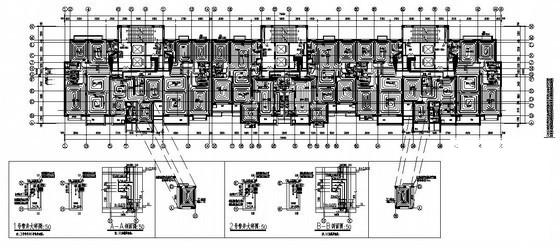

• 采暖平面图
• 加压送风平面图

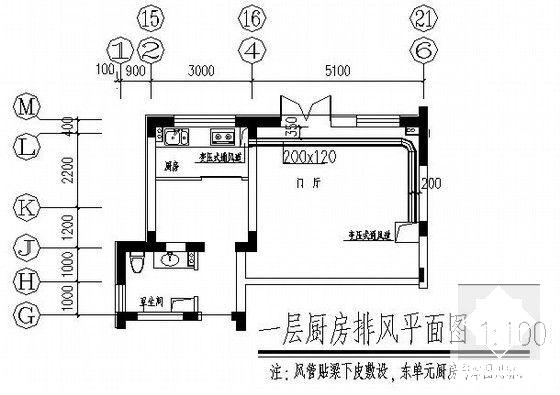

• 送风平面图
• 排风平面图
• 排风原理图

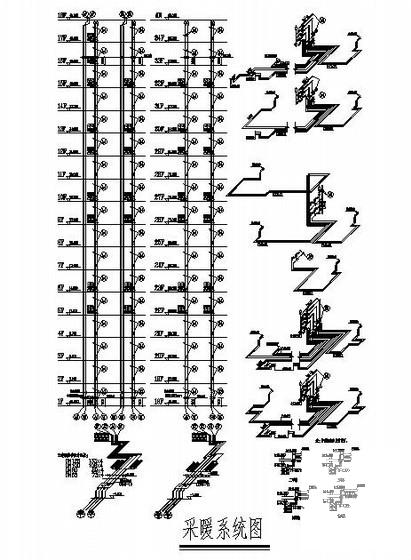

• 采暖系统图

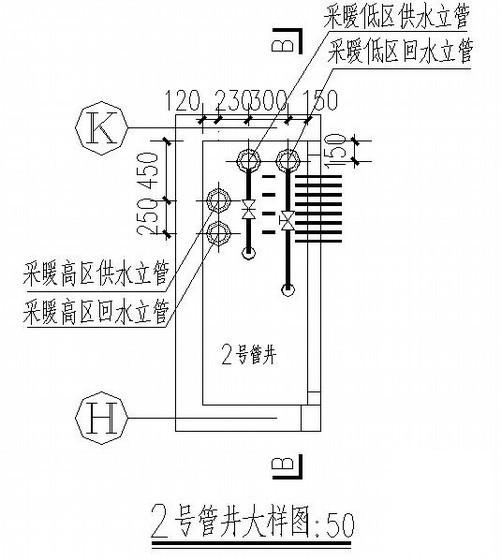

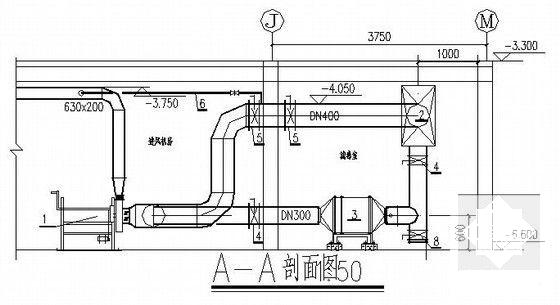

• 大样图

附件详情

该项目为秦皇岛某住宅楼采暖通风工程。本建筑地下2层，地上34层，建筑高度99.9米。建筑面积39333.15平米。地下一、二层为自行车库，地上三十四层为住宅。耐火等级为一级，属一类高层。
设计内容：采暖系统设计、通风系统设计、防排烟系统设计。
本建筑采暖形式为低温地板辐射采暖，采暖热媒为60/50℃热水。采暖均采用分户供暖系统....图纸13张。

图5

图6

图7

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 20:30:26上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
