今麦郎门式钢架单层厂房结构施工CAD图纸2020
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：排架,门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
结构最大跨度：105m
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：12张
-
设计年代：近代
该附件为
今麦郎门式刚架单层厂房
结构施工图
2020
，年加工100万吨小麦项目-副产品库，地点位于河南驻马店，钢结构部分为：钢排架结构；单跨跨度为：27.0m，长度为105.0m，檐口标高：8.40m。结构体系：门式钢架结构、独立柱基础。
主要包括：基础平面布置图、基础详图、钢架及支撑系统布置图、屋面檩条布置图、上下弦支撑布置图等。dwg格式，12张图纸。
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

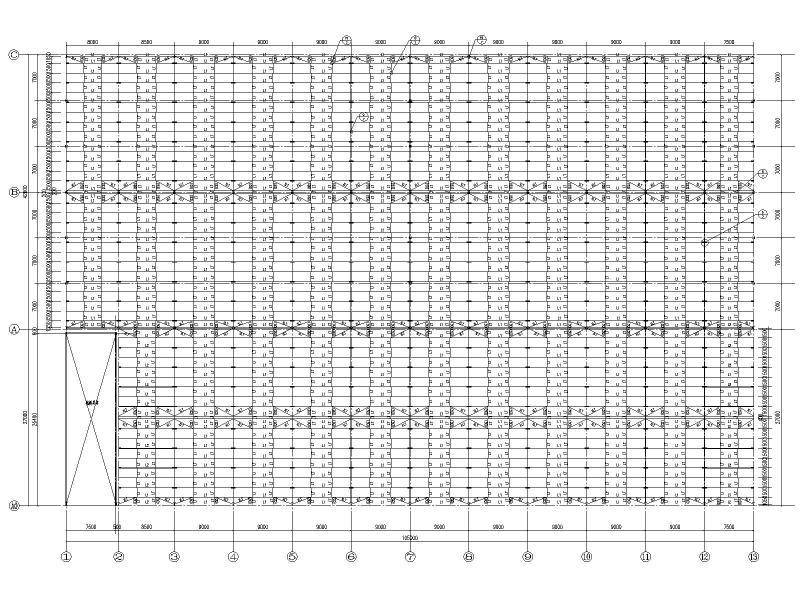

单层门式钢架厂房 - 1 -

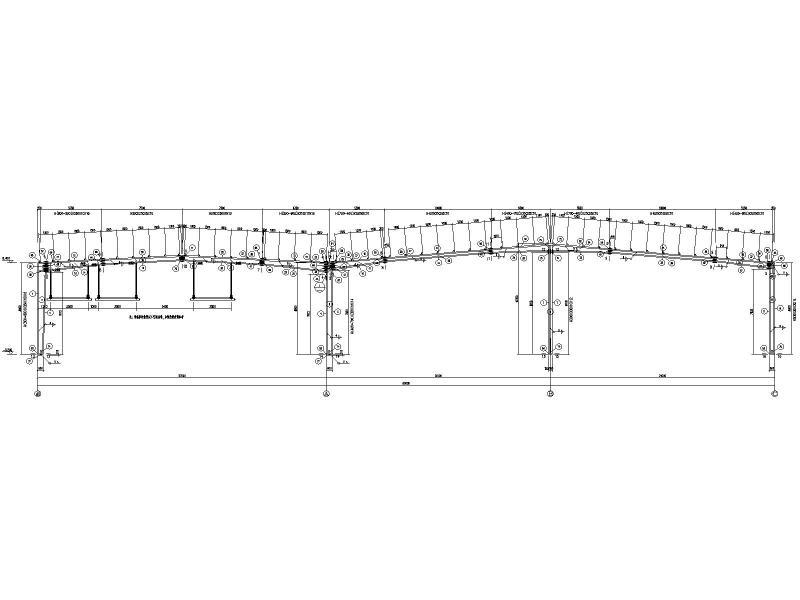

单层门式钢架厂房 - 2 -

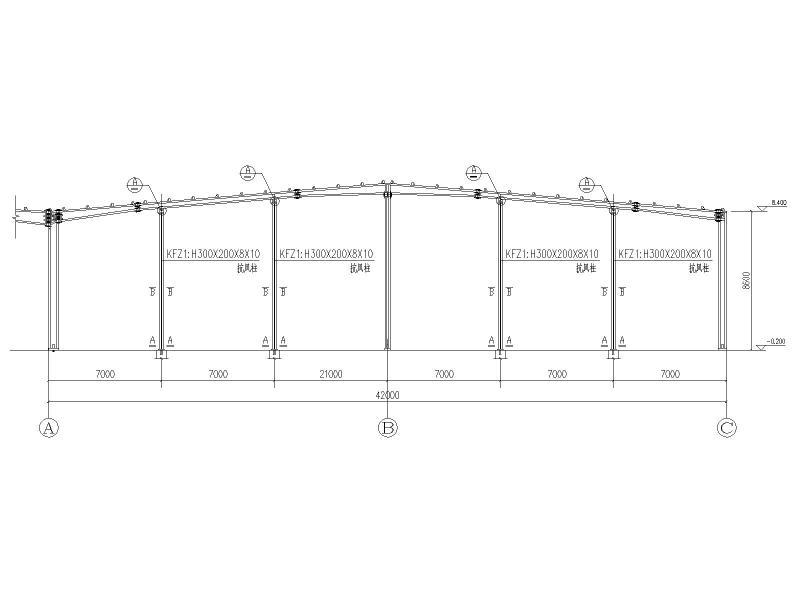

单层门式钢架厂房 - 3 -

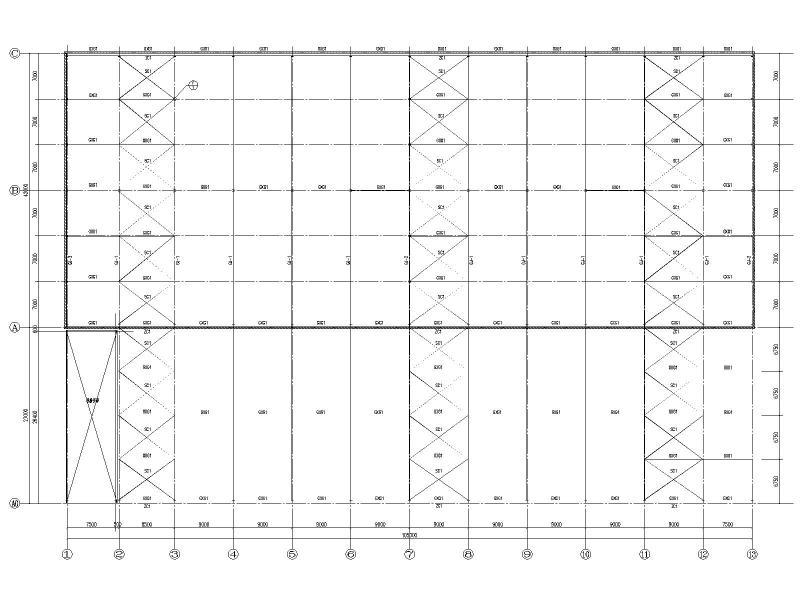

单层门式钢架厂房 - 4 -

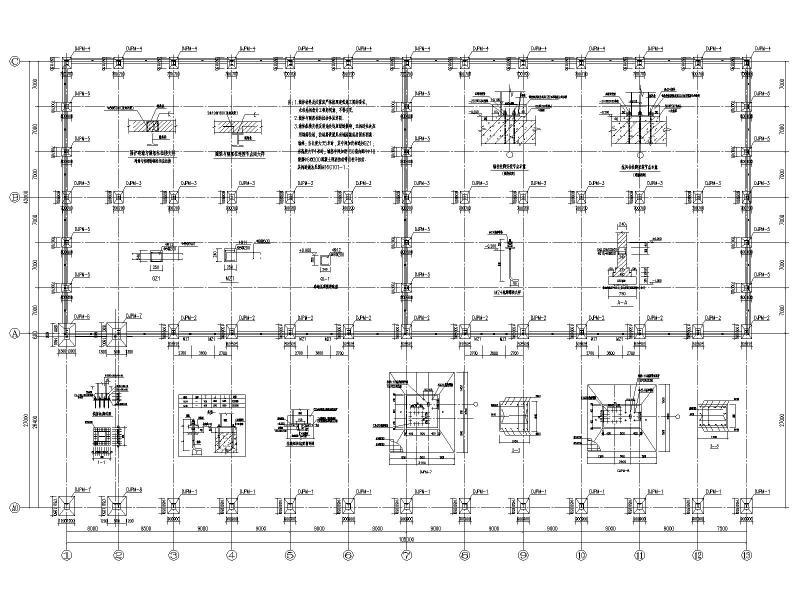

单层门式钢架厂房 - 5 -
单层门式钢架厂房 - 6 -
单层门式钢架厂房 - 7
-
单层门式钢架厂房 - 8
-
单层门式钢架厂房 - 9
-
单层门式钢架厂房 - 10
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-10
- 评论次数：0
- 浏览次数：0
- 文件大小：9.25 MB
- 收藏次数：0
-
文件名称：
附件-996986786597559876.dwg
