满堂架搭设三维效果CAD图纸(3张)

附件详情

该项目地下二层及三层净高都在3.5m以下,按照规范进行脚手架搭设,必然过多增加工程量。经我方总共验算后,优化搭设。
为形象表达,并充分给土建队及施工班组进行交底。画出三维效果图附图所示,包括整体效果,各步水平杆间距,剪刀撑体系搭设。
1、扫地杆一方向满加,另一方间距1.8m。中间步与扫地杆满加方向十字交叉,另一方向间距1.8m。顶部与中间步满加方向十字交叉,另一方向间距2.7m,即保证一跨之内设三根。
2、框架梁截面宽>350mm,高>500mm的,必须在梁底设置独立的立杆,并与各部通过水平杆、扫地杆连成整体。在各区格板底部设置剪刀撑体系,包括立面剪刀撑及扫地杆及顶部的水平剪刀撑。区格板剪刀撑两方向净距为10m。
[b][color=blue]筑龙建筑施工网[/color][/b]网友投稿精品[b]满堂脚手架搭设 满堂脚手架施工方案[/b] [b][url= javascript:void(0); %E6%BB%A1%E5%A0%82+%E8%84%9A%E6%89%8B%E6%9E%B6&topic=info&class_facet=i_class_1_name%3A%22%E6%96%BD%E5%B7%A5%E6%96%B9%E6%A1%88%22&pageno=1]>>>点击查看[/url][/b]
[b][color=blue]筑龙建筑施工网[/color][/b]网友投稿精品[b]脚手架施工方案 脚手架搭设方案 脚手架计算书[/b] [b][url= javascript:void(0); %E8%84%9A%E6%89%8B%E6%9E%B6+%E6%96%B9%E6%A1%88&qf=i_title&topic=info&class_facet=i_class_1_name%3A%22%E6%96%BD%E5%B7%A5%E6%96%B9%E6%A1%88%22&pageno=1]>>>点击查看[/url][/b]
[b][color=blue]筑龙建筑施工网[/color][/b]网友投稿精品[b]悬挑脚手架搭设 悬挑脚手架施工方案 悬挑脚手架计算书[/b] [b][url= javascript:void(0); %E6%82%AC%E6%8C%91%E8%84%9A%E6%89%8B%E6%9E%B6&qf=i_title&topic=info&class_facet=i_class_1_name%3A%22%E6%96%BD%E5%B7%A5%E6%96%B9%E6%A1%88%22&pageno=1]>>>点击查看[/url][/b]


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

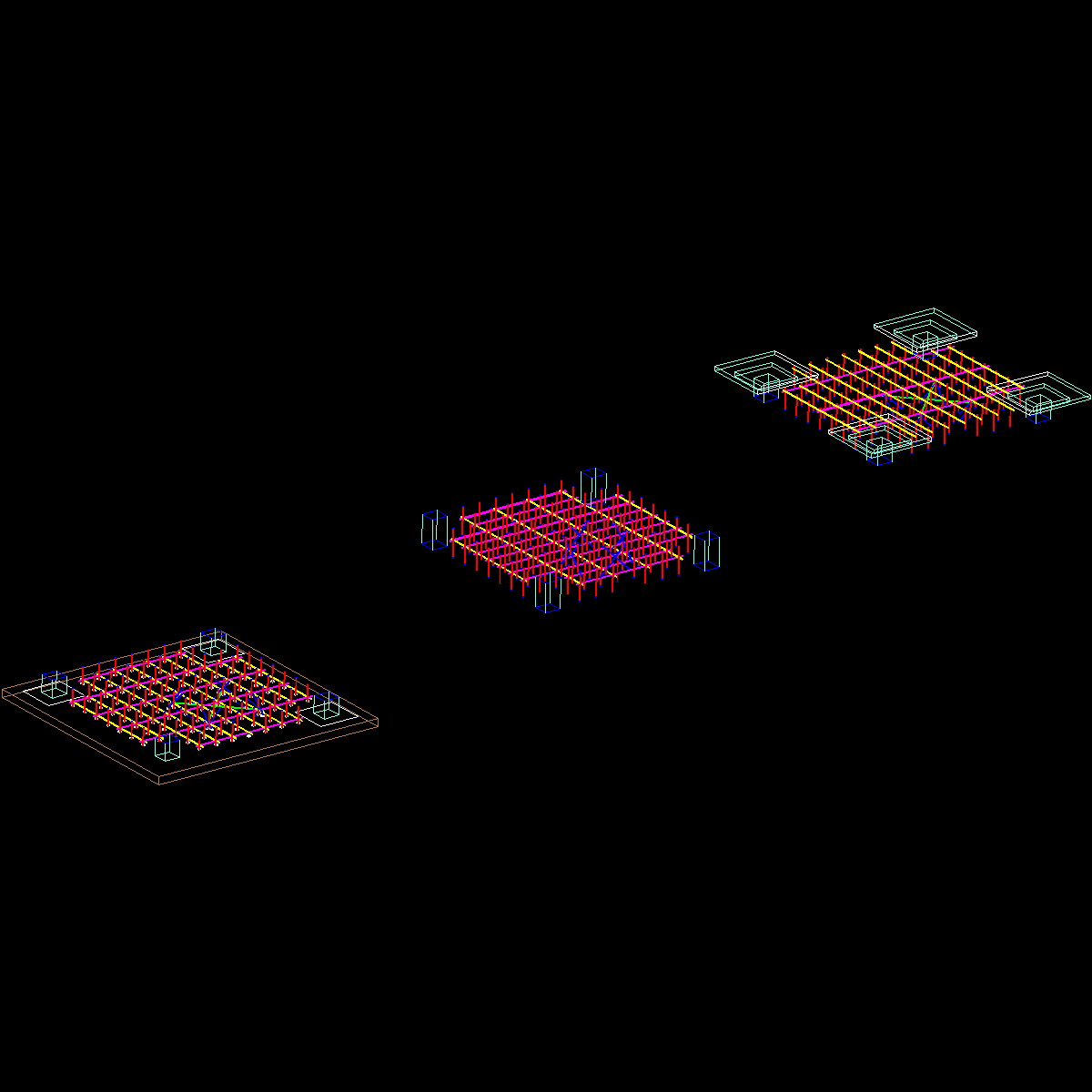

  • 各层.dwg
    各层.dwg

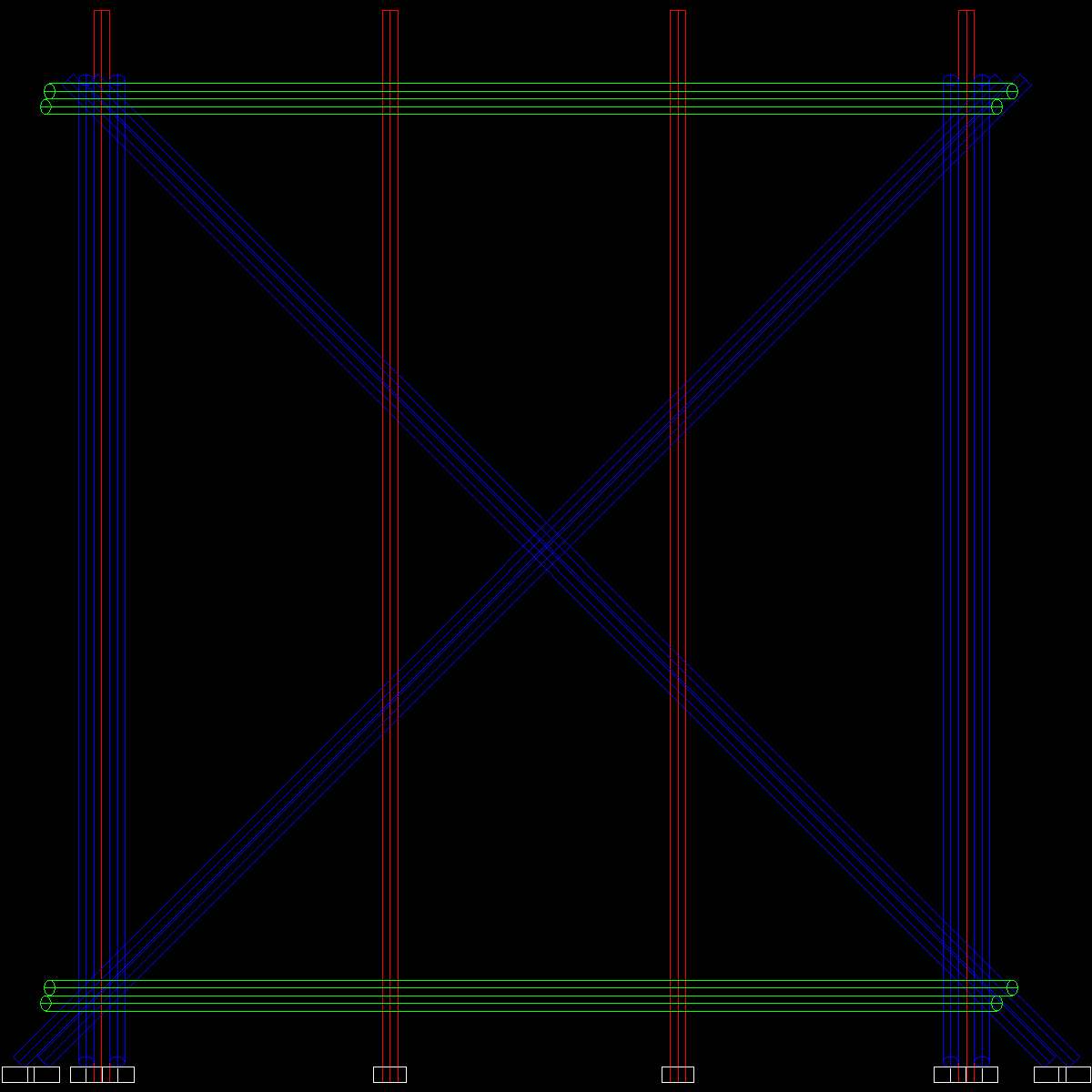

  • 剪刀撑.dwg
    剪刀撑.dwg
以上是部分截图,请下载附件后查看完整高清内容
