38565平米17层医院给排水消防施工CAD大样图

附件详情

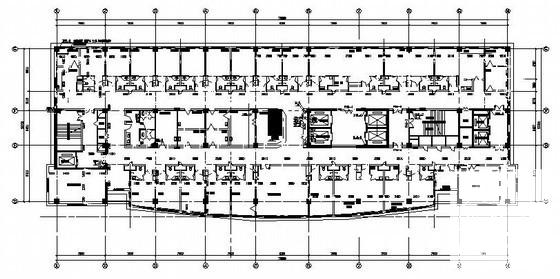

本建筑为医院综合医疗楼。总建筑面积38565.79平方米，地下一层，地上十七层，建筑高度79.05m，建筑类别属一类。地下室层高5.1m，为放射科、设备房、配电间和车库;1~4层层高5.2m，为大厅、门诊、检验和办公; 5层层高3.4m，为门诊和检验;设备层（五层上部）层高2.1m，6~15层层高3.9m，为各科室病房；16层层高4.2m，为ICU及手术部辅助用房等；17层层高5.1m，为手术部；手术室上部设备层层高2.1米，为手术室设备机房；屋顶设有水箱间，层高3.10m。

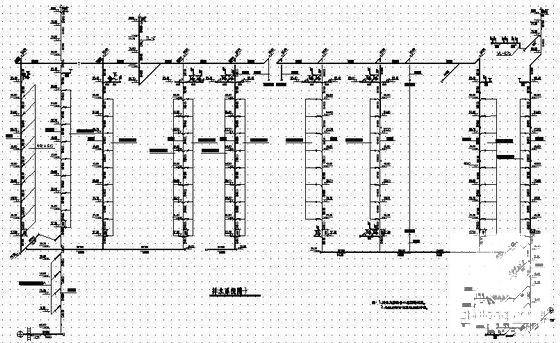

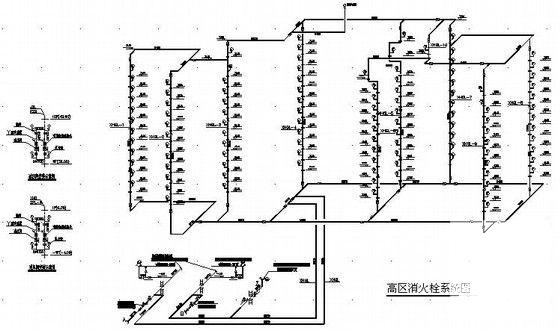

该项目设置生活冷水、热水、消火栓、自动喷水系统及生活污水、医疗污水、雨水等排水系统。从城市给水管网引进二路DN125给水管成环状，供生活及消防用水。消防水池及水泵房拟建于综合楼西端。生活污水、经过处理后的医疗污水、雨水排入城市排水管网。
