医院给排水消防喷淋系统设计CAD图纸_泵房大样(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：高层建筑
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：30
• 设计说明：有

项目概要：

1、该项目为清镇市中医医院扩建项目，地下一层，地上十一层。建筑高度47.40m，属一类高层公共建筑。

2、本次给排水设计范围为生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷淋系统。

该资料包含：负一层至十一层给排水及消防平面图，屋顶层给排水及消防平面图，负一层至十一层喷淋平面图，屋顶层喷淋平面图，供应楼一层给排水平面图，生活给水系统图，生活污水系统图，室内消火栓及喷淋系统图，生活丶消防泵房大样图，卫生间大样图，给排水总平面图，给排水设计总说明等

系统说明：

1、生活给水系统：

1）市政给水管网压力供水压力为0.35MPa。

2）该项目最高日生活用水量为98M3，最大时生活用水量为11.7M3。

3）该项目生活给水由市政管网引入2条DN150进水管。

2、消火栓给水系统：

1）.本建筑室外消火栓用水量为40L/s，室内消火栓用水量为30L/s。

2)．该项目室外消火栓给水管网连成环状，并采用两条进水管与市政给水管网连接。

3)．本建筑室内消火栓给水管接自消防泵房,消防水池有效容积324M3。

4)．室内消火栓给水管水平干管与竖向立管构成环状。

5)．屋顶设置有效容积为36M3消防水箱。

6)．室外设地上式消火栓系统消防水泵结合器。

7). 消火栓栓口出水压力超过0.5MPa时采用减压稳压消火栓。

8). 消火栓给水泵控制：消火栓给水泵两台，互为备用。火灾时，压力开关、流量开关应能直接自动启动消防水泵，按动消防中 心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。

............

图纸展示：

综合楼负一层喷淋平面图

综合楼负一层给排水及消火栓平面图

综合楼一层喷淋平面图

综合楼三层给排水及消火栓平面图

综合楼三层喷淋平面图

综合楼四层喷淋平面图

生活_消防泵房大样图

生活污水系统图

室内消火栓及喷淋系统图

卫生间大样图

清镇中医院水施刻盘.dwg

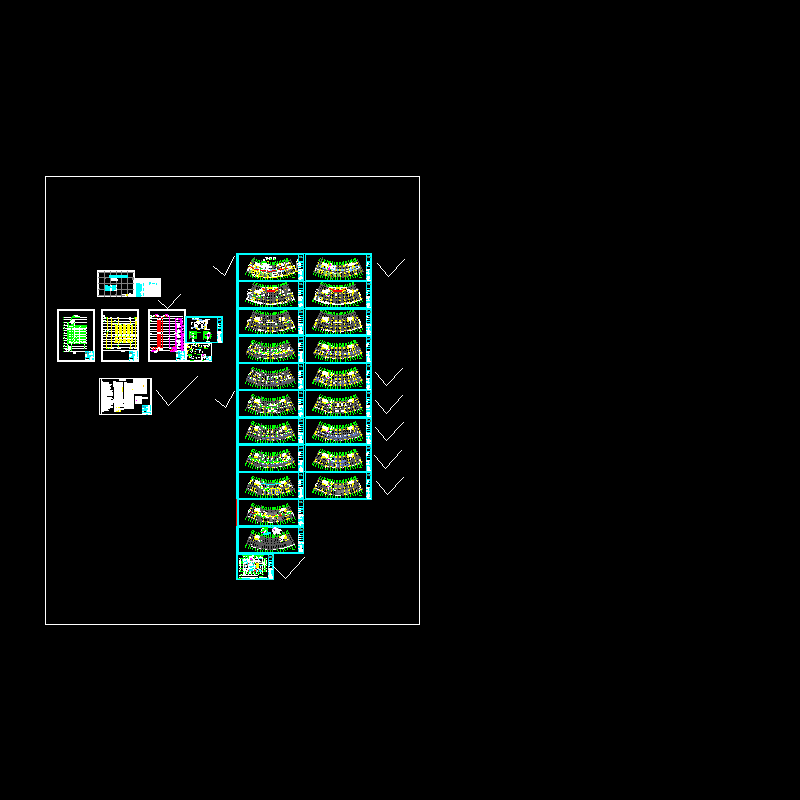

清镇中医院给排水总图刻盘_t6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
