6层框架结构办公楼毕业设计方案立面图和说明

附件详情

该资料为攀枝花学院学士学位论文
拟建建筑多层办公楼为永久性建筑,能满足350左右的人工作,该建筑所在地使用面积(红线面积)72×15=1080平方米 位于攀枝花市区,建筑周围配有休闲广场,绿化带。
办公楼实际占地面积69.61×14.4,分为六层。总建筑面积为6000平方米,采用现浇楼板,现浇框架纵横向承重,各层层高均3.3m,在设计计算时考虑抗震设防要求。
各层楼的布局中有普通办公室、专用办公室、会议室、接待室、陈列室、卫生间和开水房等满足使用要求。
建筑该资料包含:建筑设计说明,建筑平面图,立面图,剖面图, 节点详图 等共10张图纸;
结构该资料包含: 结构设计说明 ,基础配筋图,结构平面图,柱配筋图,框架梁详图, 楼梯详图 等共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

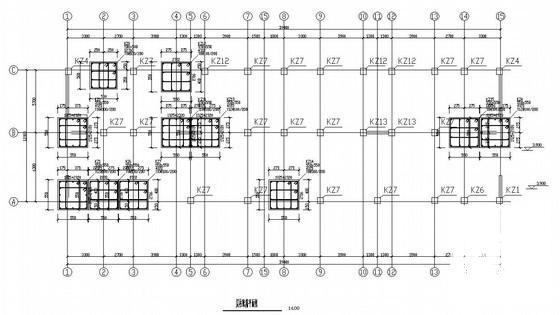

  • 办公楼结构毕业设计 - 1
    办公楼结构毕业设计 - 1

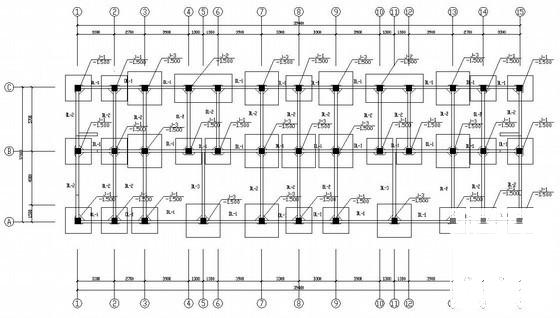

  • 办公楼结构毕业设计 - 2
    办公楼结构毕业设计 - 2

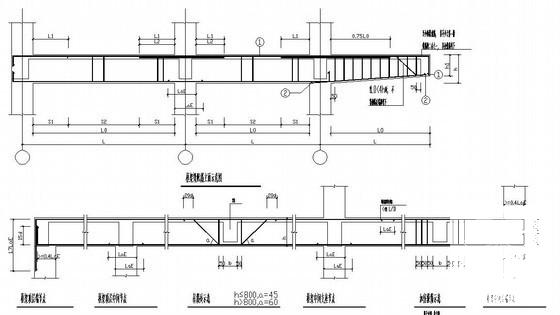

  • 办公楼结构毕业设计 - 3
    办公楼结构毕业设计 - 3
  • 办公楼结构毕业设计 - 4
    办公楼结构毕业设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
