地下上监测池结构设计CAD施工图纸(总共5张施工图纸)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池
  • 结构安全等级:二级
  • 参考图纸:5张
  • 设计年代:近代

附件详情

地下监测池 平面布置图 、地下监测池底板上层配筋图、地下监测池底板下层配筋图、地下监测池顶板上层配筋图、地下监测池顶板下层配筋图、地下监测池池壁配筋图、上柱帽模板图、下柱帽模板图、上柱帽配筋图、下柱帽配筋图共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

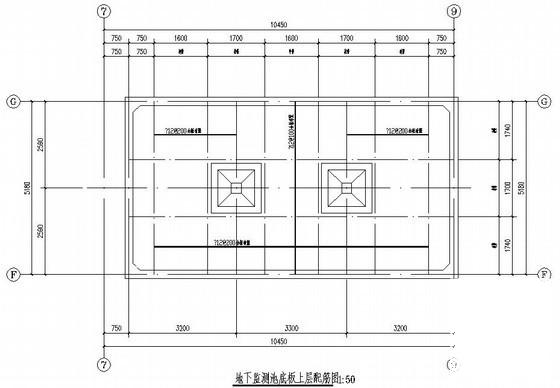

  • 结构施工监测 - 1
    结构施工监测 - 1

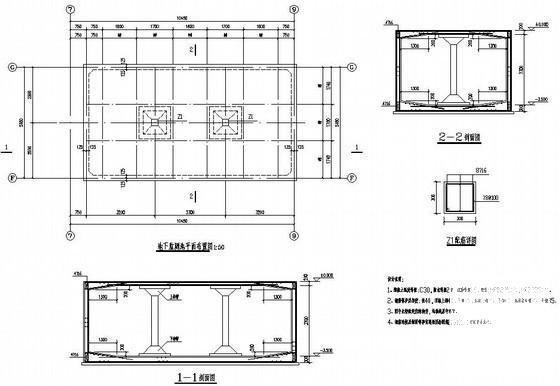

  • 结构施工监测 - 2
    结构施工监测 - 2

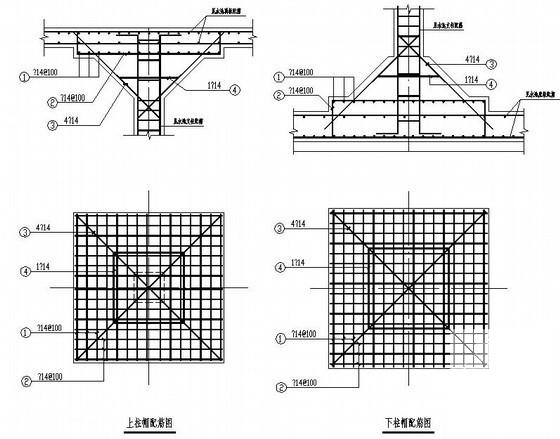

  • 结构施工监测 - 3
    结构施工监测 - 3

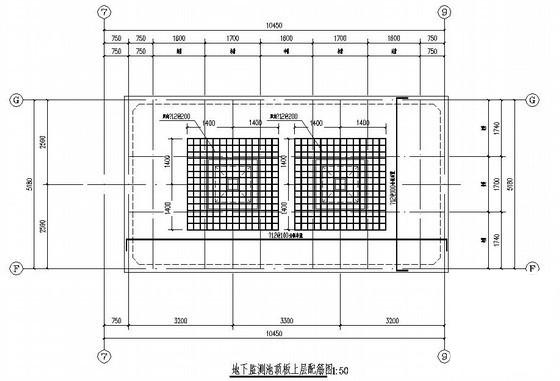

  • 结构施工监测 - 4
    结构施工监测 - 4
以上是部分截图,请下载附件后查看完整高清内容
