6层综合住宅楼强弱电施工CAD图纸（三级负荷）

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：14张
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-S
强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、配电系统图
3、可视对讲联网系统图
4、电话及电脑网络配线系统图
5、有线电视系统图
6、电气竖向干线图
7、弱电平面图

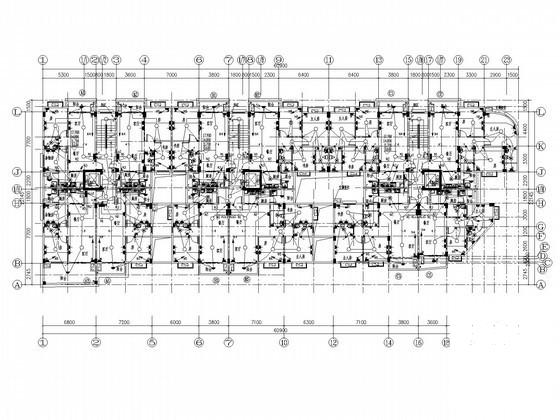

8、电气平面图
9、屋面防雷平面图
10、基础接地平面图

附件详情

该附件是综合住宅强弱电施工图纸，总共14张。
项目共六层,一层层高5.5米，其他每层层高3.1米，其中一层为商铺，二~六层为住宅；建筑主体高度21米，总建筑面积约为6505平方米。建筑设计结构形式为框架结构，现浇混凝土楼板。
设计内容：配电系统；照明系统；防雷接地系统；有线电视系统；电话及计算机配线系统

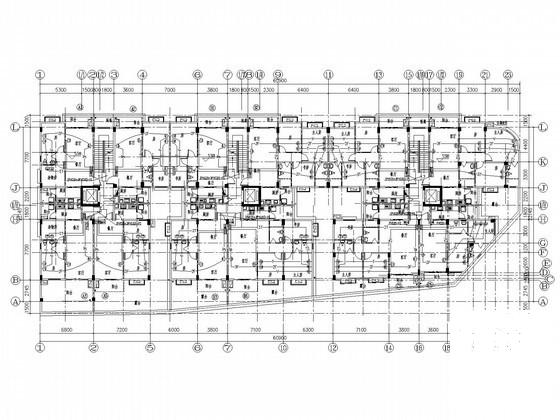

二层弱电平面图

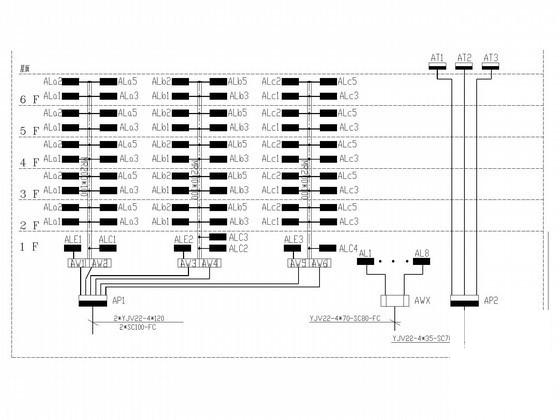

电气竖向干线图

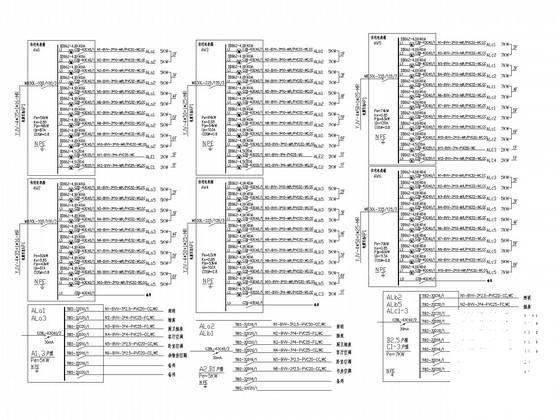

配电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
